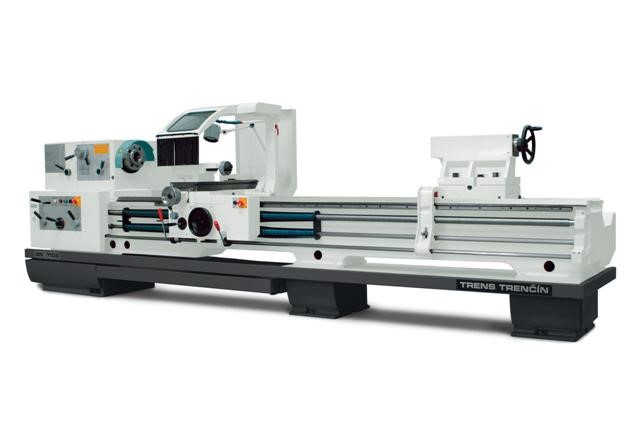

Uniwersalna tokarka kłowa typ SN 710
(kliknij aby powiększyć)
Uniwersalna tokarka kłowa typ SN 710 przeznaczona jest do obróbki walcowych i kołnierzowych detali w produkcji jednostkowej i seryjnej.
Parametry techniczne i wykonanie maszyny umożliwiają obróbkę zgubną i wykańczającą powierzchni wewnętrznych i zewnętrznych przy zachowaniu wymaganej dokładności obrabianych powierzchni.
Uniwersalność maszyny zapewniają:
– Moc silnika głównego 7,5 kW
– Przelot wrzeciona 77 mm (105 mm wyk. specjalne)
– Masywna żeliwna konstrukcja łoża
– Szeroki zakres obrotów 10 – 1600 obr./min
– Osiągana dokładność geometryczna wg STN ISO 1708
– Posuw szybki w obu osiach
– Łatwy system gwintowania wszystkich powszechnych rodzajów gwintów
– Szeroki zakres wyposażenia normalnego i specjalnego
– Możliwość wykonania specjalnego
Podstawowe parametry techniczne*:
Zakres roboczy
Średnica obiegu nad łożem 720 mm
Średnica obiegu nad suportem 430 mm
Rozstaw kłów 1500, 2000, 3000, 4000 mm
Średnica obiegu nad wyjętym łożem 960 mm
Wrzeciono
Koniec wrzeciona – wielkość 8 ISO 702/III
Przelot wrzeciona 77 mm (105 mm wyk. specjalne)
Stożek wewnętrzny metryczny 90
Zakres obrotów 10 – 1600 min.-1
Suporty
Skok suportu poprzecznego 400 mm
Skok suportu nożowego 180 mm
Zakres posuwów wzdłużnych 0,039 – 4,8 mm/obr.
Zakres posuwów poprzecznych 0,0195 – 2,4mm/obr.
Wzdłużny posuw szybki 3000 mm/min
Poprzeczny posuw szybki 1500 mm/min
Gwinty
Zakres skoków gwintów metrycznych – (29 stopni) 0,5 – 40 mm
Zakres skoków gwintów Whitworta – (38 stopni) 1 – 80 n/1″
Zakres skoków gwintów modułowych – (26 stopni) 0,25 – 20
Zakres skoków gwintów Diametr Pitch – (31 stopni) 2 – 72 DP
Konik
Średnica obejmy kłowej 90 mm
Stożek w obejmie kłowej Morse 6
Wysuw obejmy kłowej 240 mm
Napęd
Moc silnika głównego 7,5 kW
Wymiary
Szerokość x wysokość 1275 x 1635 mm
Długość dla 1500/2000/3000/4000 3515/4015/5015/6015 mm
Ciężar
SN 710 S 1500/2000/3000/4000 3090/3250/3620/3890 kg
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
