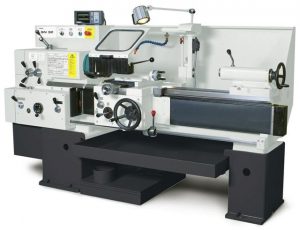

Uniwersalna tokarka kłowa typ SN32 przeznaczona jest do obróbki walcowych i kołnierzowych detali w produkcji jednostkowej i średnioseryjnej.
Umożliwia obróbkę zewnętrznych i wewnętrznych powierzchni walcowych, stożkowych i kulistych oraz gwintowanie wszystkich powszechnych rodzajów gwintów wewnętrznych i zewnętrznych.
Uniwersalność maszyny zapewniają:
– Moc silnika głównego 4 kW
– Przelot wrzeciona 52 mm
– Masywna żeliwna konstrukcja łoża
– Szeroki zakres obrotów 14 – 2500 obr./min
– Wysoka dokładność obrabianych powierzchni wg STN ISO 1708
– Łatwy system gwintowania wszystkich powszechnych rodzajów gwintów
– Szeroki zakres wyposażenia normalnego i specjalnego
– Możliwość wykonania specjalnego
Podstawowe parametry techniczne*:
Zakres roboczy
Średnica obiegu nad łożem 330 mm
Średnica obiegu nad suportem 168 mm
Rozstaw kłów 750, 1000 mm
Średnica obiegu nad wyjętym łożem 520 mm
Wrzeciono
Koniec wrzeciona – wielkość 6 ISO 702/III
Przelot wrzeciona 52 mm
Stożek wewnętrzny Morse 6
Zakres obrotów 14 – 2500 min.-1
Suporty
Skok suportu poprzecznego 250 mm
Skok suportu nożowego 140 mm
Zakres posuwów wzdłużnych 0,025 – 3,2 mm/obr.
Zakres posuwów poprzecznych 0,012 – 1,6 mm/obr.
Gwinty
Zakres skoków gwintów metrycznych – (26 stopni) 0,025 – 20 mm
Zakres skoków gwintów Whitworta – (34 stopni) 2 – 160 n/1″
Zakres skoków gwintów modułowych – (21 stopni) 0,125 – 10
Zakres skoków gwintów Diametr Pitch – (32 stopni) 4 – 160 DP
Konik
Średnica obejmy kłowej 70 mm
Stożek w obejmie kłowej Morse 5
Wysuw obejmy kłowej 180 mm
Napęd
Moc silnika głównego 4 kW
Wymiary
Szerokość x wysokość 1080 x 1455 mm
Długość dla 750 / 1000 2280 / 2530 mm
Ciężar
Wykonanie 750 / 1000 1540 / 1620 kg
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
Producent posiada Certyfikat ISO 9001.
