Parametry techniczne BUA 25 B NC Practic – 1250:
Zakres roboczy

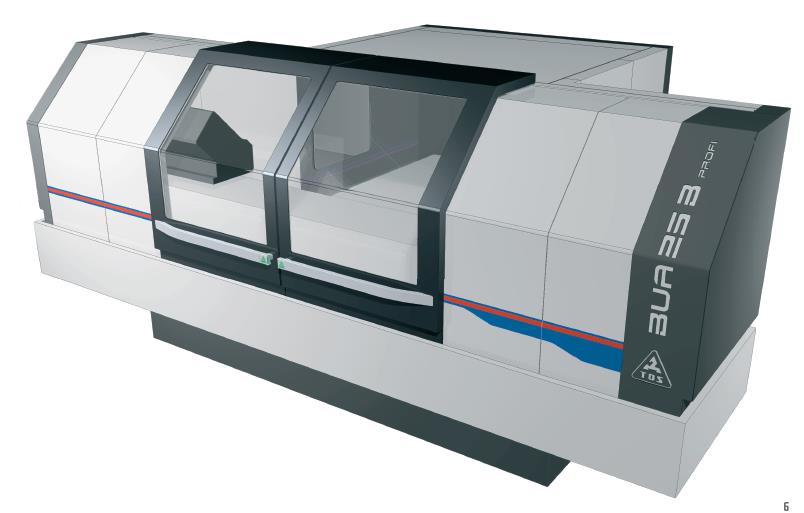

Uniwersalna szlifierka kłowa BUA 25B CNC/1250 Practic – kliknij aby powiększyć
Średnica obiegowa 250 mm
Średnica obiegowa w otwartej podporze 5 – 80 mm
Średnica obiegowa w zamkniętej podporze (wyp. specjalne) 10 – 80 mm
(70 – 140 mm)
Odległość kłów dla śred.250mm 1250 mm
Najmniejsza szlifowana średnica tarczą szlifierską o średnicy 250mm
– dla śred.250mm 0 mm
Największa szlifowana długość szlifowania z dosuwem prostopadłym
wrzeciennika szlifującego jest taka sama jak odległość między kłami
Wrzeciennik zabierakowy i konik
Skręcenie wrzeciennika zabierakowego 90°(0°)
Średnica uchwytu 80,125,160,200,(250) mm
Przedni koniec wrzeciona zabierakowego ISO 702/1-2002 A2-3
Stożek w obejmie kłów wrzeciennika zabierakowego ISO 296-1991/Morse 4
Stożek w obejmie kłów konika ISO 296-1991/MT4
Skok obejmy kłów konika hydrauliczny i ręczny 25 mm (50 mm)
Ruch poprzeczny kła konika
w celu wyrównania walcowości w stosunku do średnicy ±0,09 mm
Siła mocowania konika 0 – 1300 N ±85
Jednostka szlifierska
Skręt jedn. szlifierskiej ręczny +45°-15°
Przesuw calkowity 300 mm
Posuw szybki 0 – 300 mm
Posuw na jeden obrót gałki do średnicy przedmiotu 0,1 mm
Najmniejszy posuw gałką do średnicy przedmiotu 0,001 mm
Trasa posuwu roboczego do średnicy przedmiotu 0,001 – 300 mm
Szybkość posuwu roboczego 0,01 – 5400 mm/min
Szybkość przestawienia maksymalna 2.000 – 10.000 mm/min
Czas wyiskrzenia 0-30 s
Otwór w obejmie na wrzeciono wewnętrzne 80 mm
Tarcza szlifierska
Wymiary tarczy standardowej (śr. x szer. x otwór) 400 x 40 x 127 mm
Średnica po zużyciu tarczy 250 mm
Największa szerokość tarczy 63 (80) mm
Stół
Najmniejszy posuw 0,001mm
Największy posuw przy odległości kłów:
– 750mm 1000 mm
– 1250 mm 1500 mm
Prędkość posuwu 0,01 – 5400 mm/min
Prędkość posuwu szybkiego 7000 mm/min
Ilość skoków iskrzących dla szlifowania wzdłużnego 0 – 10
Skręcenie stołu przy odległości kłów:
– 750 mm +9° -5°
– 1250 mm +6°50 -3°50´
Ciężar obrabianego przedmiotu
Największy ciężar obrabianego przedmiotu
– w kłach 250 kg
– pobieżnie łącznie z uchwytem 50 kg
Obroty
Ilość stopni obrotów wrzeciona szlifierskiego dwa stopnie (1 płynny)
Obroty wrzeciona szlifierskiego:
– tarcza Æ 400/Æ 325, 50 m/s 2388, 2938 1/min
– tarcza Æ 400/Æ 325, 33 m/s 1575 ,1939 1/min
– tarcza Æ 400 22-50 m/s płynne 1195 – 3822 1/min
Maksymalna prędkość obwodowa tarczy szlifierskiej 50 m/s
Maksymalna prędkość obwodowa tarczy -płynna 22- 50 mm
Ilość stopni obrotów płyty zabieraka 1
Obroty wrzeciona zabieraka- płynne 20 – 800 1/min
Napęd
Całkowity pobór mocy maszyny 18 kVA
Moc serwomotoru AC wrzeciennika zabieraka -stałe obroty 3000 2,51 kW
Moc silnika wrzeciennika szlifowania 5,5 (9,5) kW S6 – 60%
Obroty silnika wrzeciennika szlifowania 1455 1/min
Moc serwomotoru AC posuwu wrzeciennika zabieraka -stałe obroty 3000 1,4 kW
Moc serwomotoru AC posuwu stołu -stałe obroty 4500 1,7 kW
Moc silnika wewnętrznego szlifowania 1,1 kW
Urządzenie chłodzące-
Ilość cieczy chłodzącej 160 l
Moc pompy 63 l/min
Obroty silnika pompy przy 50 Hz 2800 1/min
Moc silnika pompy 0,155 kW
Moc filtra magnetycznego 63 l/min
Obroty silnika filtru magnetycznego przy 50 Hz 1350 l/min
Moc silnika filtru magnetycznego 0,18 kW
Urządzenie hydrauliczne
Ciśnienie robocze w obwodzie hydraulicznym 0,8 – 1,3 MPa
Ilość oleju ciśnieniowego 40 l
Moc silnika pompy 12 l/min
Obroty silnika pompy przy 50 Hz 1415 1/min
Moc silnika 0,55 kW
Urządzenie pneumatyczne (i.w.m.)
Ciśnienie robocze powietrza 0,4 – 0,6 MPa
Ilość powietrza 10 l/min
Urządzenie smarownicze mechanizmu posuwów i powierzchni ślizgowych dla wrzeciennika szlifierskiego i stołu
Ilość oleju 25 l
Moc pompy 2,5 l/min
Moc silnika 0,25 kW
Ciśnienie robocze 3,2 MPa
Wymiary maszyny
Rzut maszyny
– długość przy odległości kłów:
750 mm 2850mm
– szerokość 3300 mm
Wysokość maszyny 1900 mm
Wysokość kłów- dla śred.250 1100 mm
Wysokość kłów-dla śred. 315mm 1135 mm
Ciężar maszyny
Ciężar maszyny CNC z osłonami, z wyposażeniem normalnym przy odległości kłów:
– 750 mm 3950 kg
