Parametry techniczne

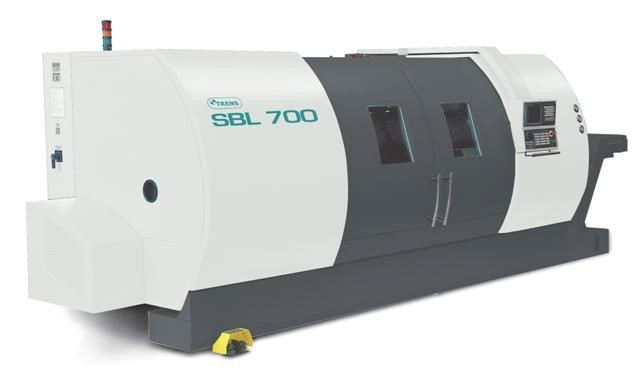

Tokarka CNC SBL 700
(kliknij aby powiększyć)
Zakres roboczy:
• Średnica toczenia nad osłoną prowadnicy: 750 mm
• Średnica toczenia nad uchwytem szczękowym oraz konikiem: 500 mm
• Długość obróbki w uchwycie szczękowym oraz konikiem: 2000 mm
• Maks. średnica uchwytu: 400 mm
• Maks. masa przedmiotu obrabianego utrzymywanego w kłach: 2500 kg
• Maks. masa przedmiotu obrabianego zamocowanego w uchwycie: 250 kg
Wrzeciono
• Końcówka wrzeciona- rozmiar: DIN 55026 A2-11
• Otwór wrzerciona:108 (127)
• Napęd wrzeciona: SIEMENS
• Moc silnika napędu głównego: S1 – 30 kW((37 kW)
• Moc silnika napędu głównego: S6 – 45/56 kW [podczas przeciążenia]
Zakres prędkości wrzeciona
• pierwszy stopień prędkości: 0-700 obr.min-1
• drugi stopień prędkości 0-2500 obr.min-1
Suporty:
• Zakres posuwu suportu poprzecznego: 1÷10 000 mm.min-1
• Posuw szybki suportu poprzecznego: 16 m.min-1
• Zakres posuwu suportu wzdłużnego: 1÷10 000 mm.min-1
• Posuw szybki suportu wzdłużnego: 20 m.min-1
• Zakres przemieszczania osi: x 420 mm
• Zakres przemieszczania osi: z2 170 mm
•
Głowica rewolwerowa
• 12 pozycyjna głowica rewolwerowa SAUTER/DUPLOMATIC z lub bez opcji napędu obrotowych narzędzi dla R50 mm oprawki
Konik
• Wewnętrzny stożek tulei konika: MORSE 6
• Suw tulei konika: 150 mm
Wymiary obrabiarki
• Wysokość: 2 487 mm
• Szerokość: 2237/2256 mm
• Długość: 5465 mm
• Długość z uwzględnieniem transportera wiórów: 6799/6361 mm (po prawej/lewej)
• Masa z uwzględnieniem standardowego wyposażenia: 11 000 kg
