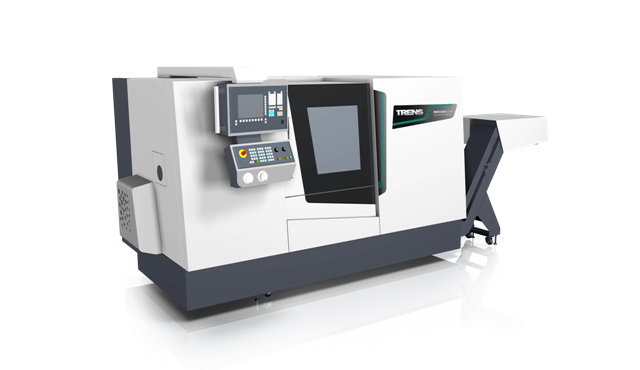

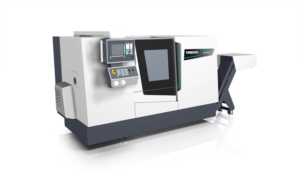

Obrabiarka ze szczególnym wskazaniem dla wykorzystywania jej w produkcji seryjnej. Została zaprojektowana z myślą o precyzyjnej obróbce o kształtach walcowych oraz dyskowych.
Obroty głównego wrzeciona mogą osiągnąć maksymalną wartość 4000 obr./min.-1.
Podstawa, której przekrój poprzeczny zaprojektowany został w kształcie trójkąta stanowi sztywny szkielet dla prowadnic ślizgowych o dużej nośności dynamicznej pozwalającej na pełne wykorzystanie możliwości, jakie daje ta tokarka.
W opcji z automatycznym NC sterowanym konikiem oraz podajnikiem prętów jest maszyna przeznaczona do wysokich mocy przerobowych w produkcji seryjnej.
Wykonanie standardowe:
– wykonanie metryczne, końcówka wrzeciona DIN A2-6 (55026 A),
– zasilanie 3x400V/50Hz,
– sterowanie Fanuc OiTD Manual Guide i
opcja – Siemens Sinumerik 828D Operate
– AC napęd główny 11 / 15 kW z odzyskiem energii ( do 30% )
– głowica 12 punktowa – Slotter disk – bez napędzanych narzędzi
– obroty wrzeciona głównego max.4000rpm.
– uchwyt manualny stalowy, 3 szczęki, Ø 200
opcja – hydrauliczny uchwyt 3 lub 4 szczękowy-średnica 201mm, przelot 50mm
– przelot wrzeciona 65 mm
– oś „C” ustawiana silnikiem wrzeciona głównego
– oś “X” – liniowy pomiar bezpośredni
– liniowe prowadzenie rolkowe Schneeberger,
– agregat chłodzący 4 bar,
– opcje – sondy narzędziowe lub detalu
– manualne otwieranie drzwi,
– podłączenie Ethernet – RJ45
– USB wejście
– automatyczny system smarowania,
– wanna na wióry; opcja – transporter wiórów
Parametry techniczne
Zakres pracy:
- Maks. przestrzeń robocza- nad łożem: 530 mm
- Maks. średnica toczenia: 320 / 260* mm
- Maks. długość toczenia: 500 mm
- Odległość pomiędzy uchwytem, a konikiem: 500 mm
- Maks. masa przedmiotu obrabianego zamocowanego w kłach 200 kg
- Maks. Masa przedmiotu obrabianego zamocowanego w uchwycie: 80 kg
Wrzeciono główne:
- Zakończenie wrzeciona: DIN55026 A & ISO702-I-A2
- Przelot wrzeciona : 65 mm
- Maks. Obroty wrzeciona: 4000 min-1
- Średnica uchwytu: 210 mm
Napęd wrzeciona głównego:
- Wyjście silnika napędu głównego: S1 11 kW
- Wyjście silnika napędu głównego: S3-25% 15 kW
- Moment obrotowy S1: 84 Nm
- Moment obrotowy S3-25%: 153 Nm
Wózki z napędem:
Oś „X”
- Zakres posuwu belki poprzecznej: 1÷10000 mm.min-1
- Posuw szybki belki poprzecznej: 24 m.min-1
- Suw roboczy belki poprzecznej: 198 mm
Oś „Z”
- Zakres posuwu belki podłużnej: 1÷10000 mm.min-1
- Posuw szybki belki podłużnej: 30 m.min-1
- Suw roboczy belki podłużnej: 550 mm
Układy narzędziowe :
- 12 pozycyjna osiowa głowica rewolwerowa – Slotter dysk / VDI dysk*
- 12 pozycyjna osiowa głowica rewolwerowa z napędzanymi narzędziami obrotowymi*
- Średnica stopki VDI ( DIN 69880 ) – 30 mm *
Konik *:
- Wewnętrzny stożek tulei konika Morse 4*
- Hydrauliczny skok pinoly / konika 500 mm *
- Siła docisku : 50 – 600 daN *
- System sterowania NC z programowalnym przesuwem *
Wymiary maszyny:
- Wysokość: 1 820 mm
- Szerokość: 2020 mm
- Długość z wanną na wióry: 3320/4220* mm
z transporterem wiórów wprawo*
Masa:
- Masa z konikiem cca 3500 kg
