PARAMETRY TECHNICZNE*
Posuw
Oś X 1000 mm
Oś Y 1050 mm
Oś Z 1200 mm
Posuw roboczy w osiach X, Y, Z 50 m/min.
Posuw szybki w osiach X, Y, Z 50 m/min
Przyspieszenie 5 m/s2
Max. obroty w osi B 24 obr./min
Oś B 360 000 pozycji
Posuw roboczy w osi B 11,1 obr/min
Posuw szybki w osi B 11,1 obr/min
Dokładność robocza
Dokładność pozycjonowania (osie X,Y,Z) – P 0.008 mm
Dokładność powtarzania (osie X,Y,Z) – PS max 0.005 mm
Dokładność pozycjonowania oś B– P 6 ”
Dokładność powtarzania oś B- Ps Max. 3´´
Dokładność wymiany palet 0,01 mm
Stół obrotowy z paletą
Szerokość x długość – wykonanie podstawowe 800×800 mm
Maks. obciążenie palety 2500 kg
Maks. wymiary detalu (średnica x wysokość) 1100 mm x 1300 mm
Wysokość przestrzeni roboczej palety nad podłogą 1250mm
Tolerancja wysokości palety max 0,01 mm
Max. moment obrotowy osi B 2250Nm
Ilość palet 2szt
Czas wymiany palet 20 s
Oś B (pionowy stół obrotowy z paletą)
Maks. siła radialna (oś Z) 10000 A
Maks. dopuszczalny moment skręcający dla frezowania 1200 Nm
Maks. dopuszczalny moment skręcający przy mocowaniu 2700 Nm
WRZECIONO
| Obroty |
obr./min |
8000 |
4500 |
15000 |
18000 |
14000 |
| Moc silnika |
kW |
28/43 |
17/25 |
25/31 |
25/31 |
25/37 |
| Maks. moment skręcający |
Nm |
342/526 |
893/1313 |
159/197 |
159/197 |
159/236 |
| Stożek wrzeciona |
ISO50 |
ISO 50 |
ISO40
(BT40) |
HSK-A63 |
HSK-A100
( BT 50) |
| Min. odległość środka wrzeciona od palety |
mm |
70/135 |
70/135 |
70/145 |
70/145 |
70/145 |
| Minimalna odległość osi wrzeciona od stołu(bez kolizji z paletą ) |
mm |
100 |
100 |
100 |
100 |
100 |
| Przekładnia |
napęd pasowy |
napęd
pasowy |
Elektro wrzeciono |
Elektro wrzeciono |
Elektro wrzeciono |
Magazynek narzędzi
| Ilość miejsc |
szt |
56/76/96 |
244 |
| Maks. średnica narzędzia |
mm |
125 |
125 |
| Maks. średnica narzędzia przy pustym miejscu sąsiadującym |
mm |
250 |
250 |
| Maks. długość narzędzia |
mm |
500 |
450 |
| Maks. ciężar narzędzia |
kg |
30 |
25 |
| Maksymalne obciążenie magazynu |
kg |
850 |
2000 |
| Czas wymiany narzędzia |
s |
3,5 |
3,5 |
| Maksymalne Zużycie energii |
kVA |
64 |
| Napięcie znamionowe |
V/Hz |
3×400/50 |
| Prąd przy pełnym obciążeniu maszyny |
A |
130 |
| Na wstępie Ciśnienie powietrza |
MPa |
0,6 – 0,8 |
| Zużycie powietrza |
m³/godzine |
6 |
| Ciśnienie robocze |
MPa |
0,55 |
| Wymiary maszyny – długość x szerokość |
mm |
7 680 x 3 900 |
| Wymiary maszyny – wysokość |
mm |
3650 |
| Ciężar maszyny |
kg |
31000 |
| Wymiary transportowe |
mm |
4910 x 2510 x 2740 |
| Pojemność zbiornika cieczy chłodzącej |
l |
460 |
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
Producent posiada Certyfikat ISO 9001 |

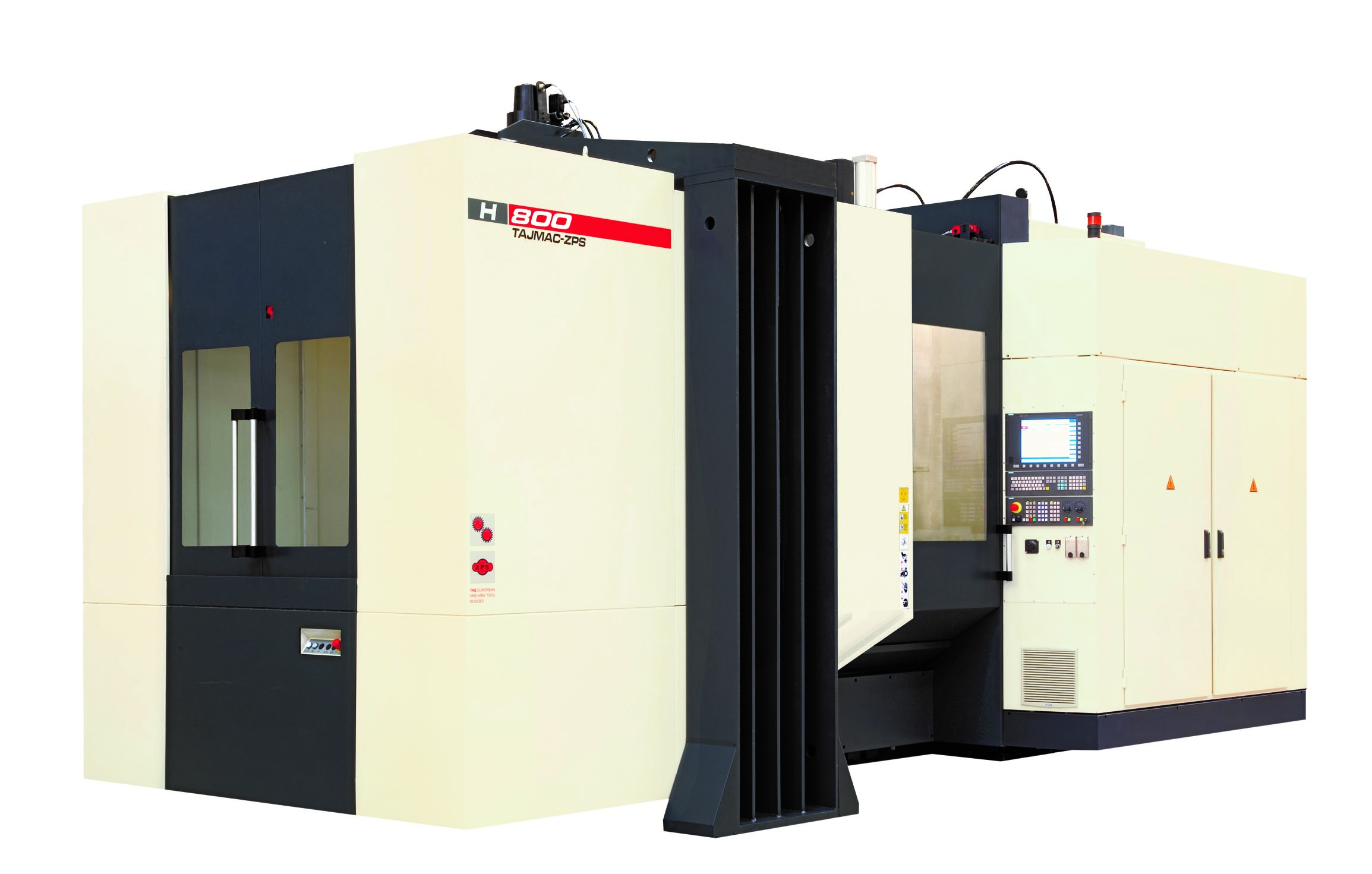

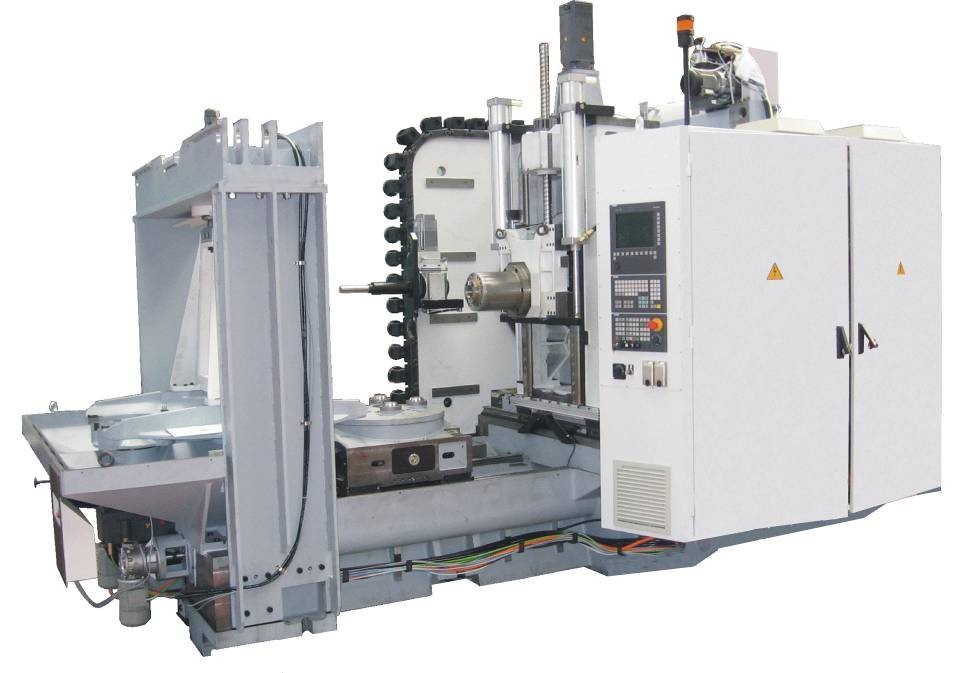

 Kliknij aby powiększyć  Kliknij aby powiększyć |
