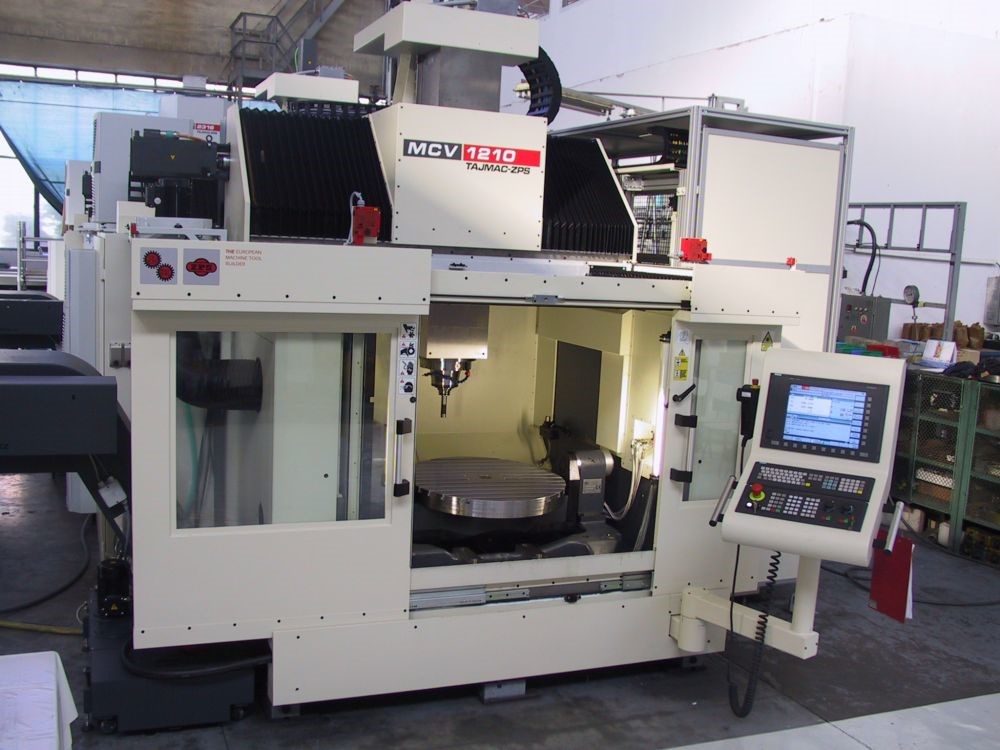

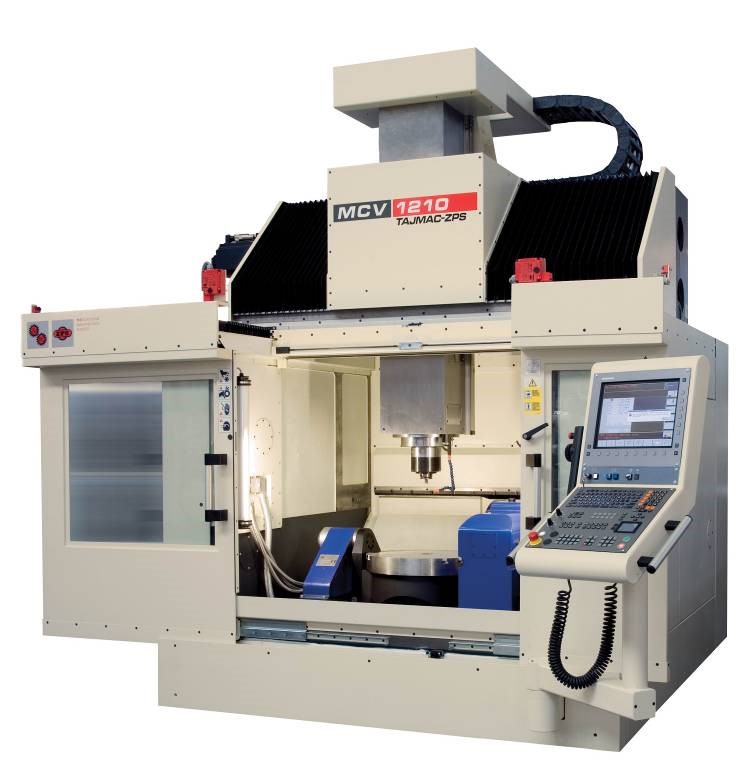

Centrum obróbkowe pionowe 5-cio osiowe MCV 1210

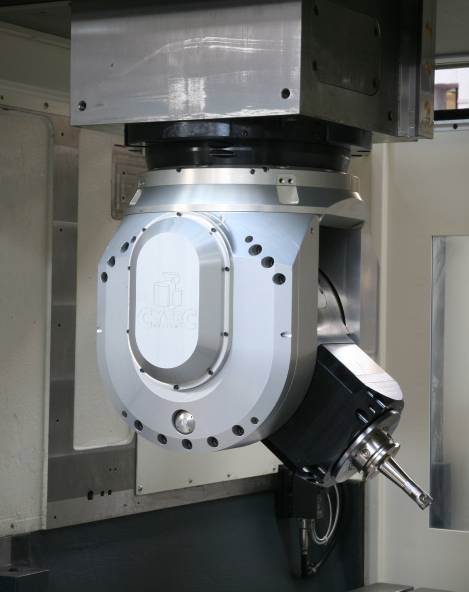

Dwuosiowa głowica CNC i wrzeciono CYTEC

Oś A

Stały moment obrotowy
Max. Moment obrotowy
Moment mocujący
Dokładność bez el. kompen.
Kąt przestawiania
Max.szybkość obrotowa

Oś C

Stały moment obrotowy
Max. Moment obrotowy
Moment mocujący
Dokładność bez el. kompen
Kąt przestawiania
Max.szybkość obrotowa

Wrzeciono

Moc
Max. Moment obrotowy
Nominalne obroty
Max. obroty

Stożek



108(315)Nm
218(538) Nm
500(1500) Nm/6 MPa
±20(± 5) arcsec
± 120(115°)
60 obr./min



350 Nm
500 Nm
2000 Nm/6 MPa
±10 (± 2) arcsec
200°
60 obr./min.



20(17,5) kW
33 (23) Nm
5850(3000) obr./min.
20 000(18 000) obr./min.

HSK-A63







Parametry techniczne MCV 1210

Przesuwy

Przesuw w osi X mm 1000
Przesuw w osi Y mm 800
Przesuw w osi Z mm 600

Posuwy

Posuw szybki X, Y, Z m/min 40
Maks. posuw roboczy X, Y, Z, m/min 40
Przyspieszenie m/s2 5

Dokładność robocza (Wg VDI / DGQ 3441)

Dokładność pozycjonowania (P) X, Y, Z mm 0,008
Powtarzana dokładność Ps max X, Y, Z mm 0,005
Odczyt Odczyt bezpośredni

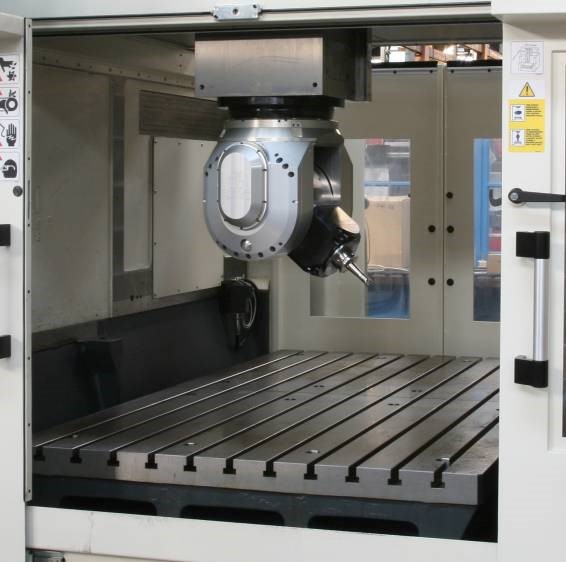

Stół standardowy
Powierzchnia robocza mm 1200 x 1000
Maksymalne obciążenie stołu kg 3000
T-rowki (ilość x szerokość x rozstaw) mm 10 x 18H8 x 100
Wymiar rowka ustalającego (drugi z prawej) mm 18 H7

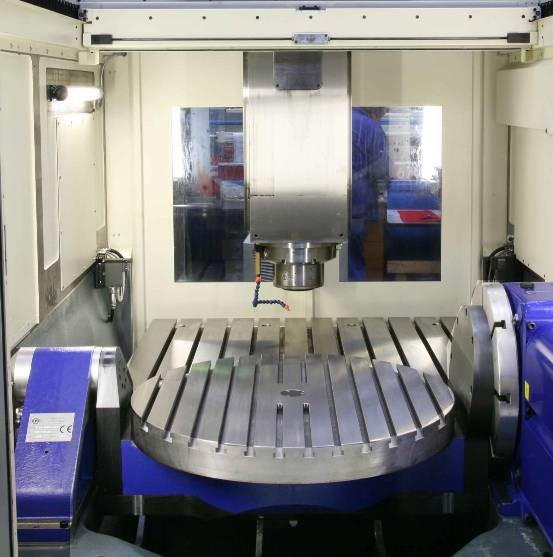

Lub zamiennie Stół uchylno-obrotowy

Powierzchnia robocza mm Ø 600
Maksymalny wymiar detalu (średnica x wysokość) mm Ø 550×470
Maksymalne obciążenie stołu (α=±15°) kg 650
Maksymalne obciążenie stołu (α≥±15°) kg 450
T-rowki (ilość x szerokość x rozstaw) mm 8 x 14H8 x 62,5
Oś stołu A (oś przechylna) C (oś rotacyjna)
Maksymalny moment skręcający Mkmax 888 Nm 628/1000 Nm
Maksymalne obroty przy Mmax 25 ot/min 100 ot/min
Dokładność pozycjonowania P (sekundy kątowe) 12 10
Dokładność pozycjonowania Ps max. (sekundy kątowe) 8 6



Wrzeciono

Narzędziowy stożek mocujący  – ISO 40/HSK-A63
Maksymalne obroty 1/min 15000/18000
Moc silnika S1-100%/S6-40% kW 25/31
Maks. moment na wrzecionie S1-100%/S6-40% Nm 159/197
Nominalne obroty 1/min 4500
Pozycjonowanie wrzeciona ° 0,1
Odległość czoła wrzeciona od płyty stołu (wersja 3-osiowa) mm 150 – 750
Odległość czoła wrzeciona od płyty stołu (wersja 5-osiowa) mm 104 – 704

Magazynek narzędzi

Ilość miejsc w bębnowym magazynku szt. 30
Maks. średnica narzędzia mm 80
Maks. średnica narzędzia z opuszczeniem miejscem mm 115
Maks. długość narzędzia mm 250
Maks. ciężar narzędzia / w sumie kg 6,5/195
Czas wymiany narzędzia s 3,5



Doprowadzenie energii

Napięcie nominalne V/Hz 3 x 400/50
Eksploatacyjny pobór mocy kVA 45
Prąd przy pełnym obciążeniu maszyny A 125
Ciśnienie powietrza Mpa 0,6  – 0,8

Podstawowe dane

Maksymalna robocza wysokość maszyny mm 3830
Rzut poziomy maszyny (bez transportera wiórów) mm 3 196 x 2 800
Rzut poziomy maszyny (z transporterem wiórów) mm 3 196 x 3 590
Rzut poziomy maszyny przy otwartych drzwiach           (wraz z panelem systemu sterowania z transporterem wiórów) mm 4 996 x 4 200
Transportowe wymiary maszyny ze zdemontowaną konsolą osi Z (dł. x szer. x wys.) mm 3 200 x 2 200 x 3000
Ciężar maszyny (bez wyposażenia) kg 9850
Pojemność zbiornika chłodzenia z transporterem wiórów l 280
