Uniwersalna tokarka kłowa typ SUI 80 przeznaczona jest do obróbki zgrubnej i wykańczającej walcowych i kołnierzowych detali w produkcji jednostkowej i średnioseryjnej.
Umożliwia obróbkę zewnętrznych i wewnętrznych powierzchni walcowych, stożkowych i kulistych oraz gwintowanie gwintów zewnętrznych i wewnętrznych.

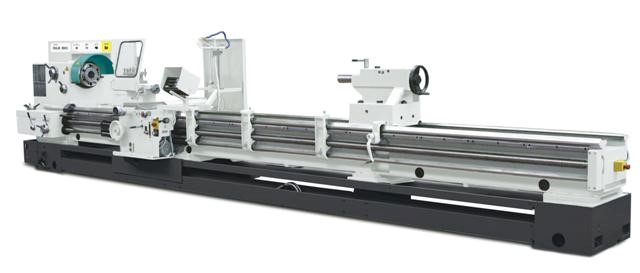

Uniwersalna tokarka kłowa typ SUI 80
(kliknij aby powiększyć)
Uniwersalność maszyny zapewniają:
– Moc silnika głównego 15 kW
– Przelot wrzeciona 71/92 mm
– Wysoka sztywność konstrukcji
– Szeroki zakres obrotów wrzeciona 11,2 – 1800 / 14 – 1400 obr./min
– Osiągana dokładność geometryczna wg STN ISO 1708
– Posuw szybki w obu osiach
– Łatwy system gwintowania wszystkich powszechnych rodzajów gwintów
– Szeroki zakres wyposażenia normalnego i specjalnego
– Możliwość wykonania specjalnego
Podstawowe parametry techniczne*:
Zakres roboczy
Średnica obiegu nad łożem 800 mm
Średnica obiegu nad suportem 520 mm
Rozstaw kłów 1500, 2000, 3000, 4000, 6000, 8000 mm
Średnica obiegu nad wyjętym łożem 870 mm
Wrzeciono
Koniec wrzeciona – wielkość 8/11 ISO 702/III
Przelot wrzeciona 71/92 mm
Stożek wewnętrzny metryczny 80/100
Zakres obrotów 11,2 – 1800 / 14 – 1400 min.-1
Suporty
Skok suportu poprzecznego 440 mm
Skok suportu nożowego 195 mm
Zakres posuwów wzdłużnych 0,06 – 1,55 mm/obr.
Zakres posuwów poprzecznych 0,03 – 0,775mm/obr.
Wzdłużny posuw szybki 4800 mm/min
Poprzeczny posuw szybki 2400 mm/min
Gwinty
Zakres skoków gwintów metrycznych – (43 stopni) 0,5 – 160 mm
Zakres skoków gwintów Whitworta – (40 stopni) 40 – 1/8 n/1″
Zakres skoków gwintów modułowych – (36 stopni) 0,25 – 48
Zakres skoków gwintów Diametr Pitch – (42 stopni) 80 – 3/8 DP
Konik
Średnica obejmy kłowej 110 mm
Stożek w obejmie kłowej Morse 6
Wysuw obejmy kłowej 210 mm
Napęd
Moc silnika głównego 15 kW
Wymiary
Szerokość x wysokość 1650 x 1700 mm
Długość dla
1500/2000/3000/4000/6000/8000 3560/4060/5060/6060/8060/10060 mm
Ciężar
SUI 80
1500/2000/3000/4000/6000/8000 5180/5440/5970/6400/7670/8630 kg
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.
