Uniwersalna tokarka kłowa typ SN 500

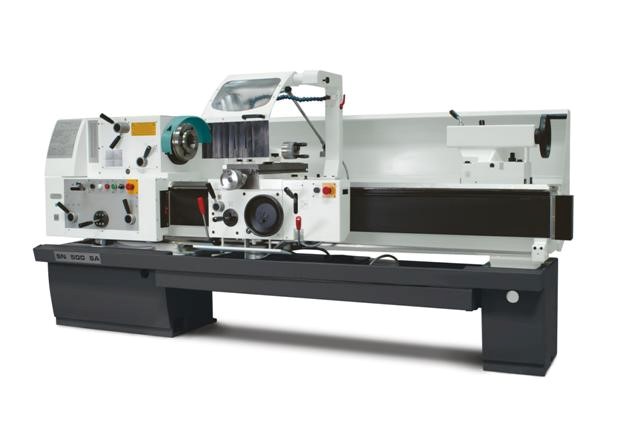

(kliknij aby powiększyć)
Uniwersalna tokarka kłowa typ SN 500 SA przeznaczona jest do obróbki walcowych i kołnierzowych detali w produkcji jednostkowej i średnioseryjnej.
Umożliwia obróbkę zewnętrznych i wewnętrznych powierzchni walcowych, stożkowych i kulistych oraz gwintowanie wszystkich powszechnych rodzajów gwintów wewnętrznych i zewnętrznych.
Uniwersalność maszyny zapewniają:
– Moc silnika głównego 7,5kW
– Przelot wrzeciona 77 mm
– Masywna żeliwna konstrukcja łoża
– Szeroki zakres obrotów 12,5 – 2000 obr./min
– Wysoka dokładność obrabianych powierzchni wg STN ISO 1708
– Posuw szybki w obu osiach
– Łatwy system gwintowania wszystkich powszechnych rodzajów gwintów
– Szeroki zakres wyposażenia normalnego i specjalnego
– Możliwość wykonania specjalnego
Podstawowe parametry techniczne*:
Zakres roboczy
Średnica obiegu nad łożem 505 mm
Średnica obiegu nad suportem 270 mm
Średnica obiegu nad wyjętym łożem 700 mm
Użytkowa długość wyjęcia łoża 230 mm
Rozstaw kłów 1000, 1500, 2000 mm
Wrzeciono
Koniec wrzeciona – wielkość 8 ISO 702/II
Przelot wrzeciona 77 mm
Stożek wewnętrzny metryczny 90
Zakres obrotów 12,5 – 2000 min.-1
Suporty
Skok suportu poprzecznego 300 mm
Skok suportu nożowego 140 mm
Zakres posuwów wzdłużnych 0,05 – 6,4 mm/obr.
Zakres posuwów poprzecznych 0,025 – 3,2 mm/obr.
Wzdłużny posuw szybki 3000 mm/min
Poprzeczny posuw szybki 1500 mm/min
Gwinty
Zakres skoków gwintów metrycznych – (29 stopni) 0,5 – 40 mm
Zakres skoków gwintów Whitworta – (38 stopni) 1 – 80 n/1″
Zakres skoków gwintów modułowych – (26 stopni) 0,25 – 20
Zakres skoków gwintów Diametr Pitch – (31 stopni) 2 – 72 DP
Konik
Średnica obejmy kłowej 80 mm
Stożek w obejmie kłowej Morse 5
Wysuw obejmy kłowej 180 mm
Napęd
Moc silnika głównego 7,5 kW
Wymiary
Szerokość x wysokość 1100 x 1525 mm
Długość dla 1000/1500/2000 2595/3095/3595 mm
Ciężar
SN 500 SA 1000/1500/2000 1795/1895/2010 kg
* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili
