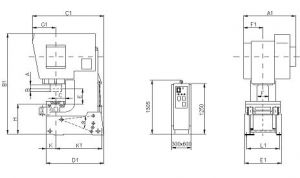

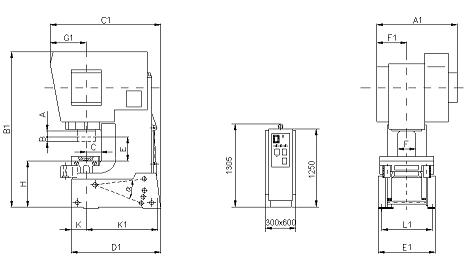

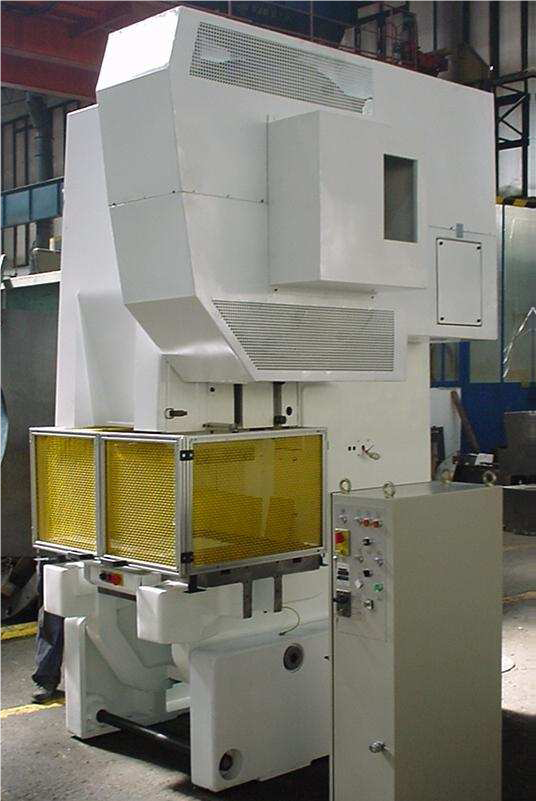

PRASA MIMOŚRODOWA ze sztywnym korpusem odlewanym z żeliwa szarego

LEXN 100C – CE

Podstawowe parametry techniczne*:

– nacisk nominalny – ilość skoków suwaka – dwie szybkości* – przestawialność skoku suwaka – przestawialność suwaka – powierzchnia robocza – suwaka – powierzchnia robocza – stołu – prześwit – odległość pomiędzy stołem i suwakiem – wysięg- możliwości przechylenia – moc głównego silnika – gabaryty maszyny – ciężar prasy

1000 kN 75 lub 150 na min. 10 – 125 mm 90 mm 560 X 360 mm 1000 x 640 mm 380 mm 380 mm 355 mm 0 – 9 – 17 – 25° 5,6/11 kW 1725 x 2230 x 2970 mm 10600 kg

* podczas drugiej – wyższej szybkości prasa pracuje tylko w trybie „praca stała”, skoki pojedyncze nie są możliwe

WYPOSAŻENIE SPECJALNE DO PRAS MIMOŚRODOWYCH

PROSTOWARKA DO MATERIAŁU TAŚMOWEGO – BLACHY typ QRM 300/4

Podstawowe parametry techniczne*:

– maks. grubość taśmy – min. grubość taśmy (przy mniejszych grubościach nie gwarantujemy prostowania i płaskości prostowanego materiału) – maks. szerokość taśmy – min. szerokość taśmy – wytrzymałość materiału – taśmy – szybkość prostowania I. – szybkość prostowania II. – moc silnika elektrycznego – obroty silnika elektrycznego – maks. średnica kręgu odwijanego – maks. ciężar kręgu – poziom hałasu maszyny – ciężar maszyny – średnica walców prostujących – liczba walców prostujących

4 mm 0,6 mm 300 mm nie powinna być mniejsza niż grubość taśmy 500 MPa 1 – 6 m/min. 5,5 – 33 m/min. 1,5 kW 1400 1/min. 900 mm 1200 kg 77 dB 800 kg 60 mm 3 górne + 4 dolne

ODWIJAK JEDNOSTRONNY DLA BLACHY W KRĘGU

Podstawowe parametry techniczne*:		typ QOPJ 160/650	typ QOPJ 250/1400
zakres szerokości kręgu	mm	20 – 160	20 – 250
maks. ciężar kręgu	kg	650	1400
moc silnika elektr.	kW	0,75	75
zużycie powietrza na jeden kręg blachy*	m3	0,008	0,008
min. szybkość odwijania przy śr. kręgu 400 mm	m/min	23	23
min. szybkość odwijania przy śr. kręgu 600 mm	m/min	35	35
ciężar maszyny	kg	330	560
gabaryty                                   – A	mm	1580	1680
– B	mm	1580	1590
– C	mm	1010	1015
– D	mm	20 – 160	20 – 250
– E	mm	725	845
– F	mm	660	775
układ elektro	V; Hz	3×400/220; 50	3×400/220; 50

“*” – przy użyciu wyposażenia specjalnego – pneumatyczna klapa dociskowa kręg blachy

PODAJNIK MECHANICZNO – PNEUMATYCZNY

typ QPKP 160 D typ QPKP 160 typ QPKP 160 S typ QPKP 250

– dla LEN 10 C – dla LEN 25, 40, 63 C – dla LEXN 100 C – dla LEXN 100 C

zmiana przeznaczenia dla innego typu jest możliwa za dopłatą

Podstawowe parametry techniczne*:		typ QPKP 160	typ QPKP 250
maks. przekrój taśmy	mm2	280	550
maks. szerokość taśmy	mm	160	250
maks. grubość taśmy	mm	4	5
min. grubość taśmy	mm	1	1
maks. liczba skoków	1/min	160	150
maks. długość skoku	mm	160	250
maks. dokładność podawania do 16 m/min.	mm	± 0,05	± 0,05
maks. szybkość podawania	m/min	25	37,5
wysokość taśmy ponad stołem	mm	80-180	150-275
wymiary urządzenia	mm	460x510x400	715x630x520
ciężar urządzenia	kg	95	250
zużycie powietrza	l/skok	0,3	0,33
maks. ciśnienie powietrza	MPa	0,6	0,33
napięcie sterujące	V;Hz	110; 50	110; 50

* pod 1 mm przy wystarczającej sztywności taśmy

PRZYTRZYMYWACZ – WYRZUTNIK PNEUMATYCZNY

Podstawowe parametry techniczne*:		typ QVV 200/3	typ QVV 250/4,5	typ QVV 315/7,5
typ przeznaczony do pras o nominalnej sile prasowania	kN	100	400-630	1000
maks. siła przytrzymywania	kN	30	45	75
ciśnienie robocze powietrza	MPa	0,5	0,5	0,5
liczba cylindrów	szt.	2	2	2
pojemność cylindrów	dm3	3,7	6	9,5
maks. skok płyty przytrzymującej	mm	63	63	63
ciężar przytrzymywacza	kg	70	100	100
wielkość gwintu doprowadzenia powietrza	”	3/8	3/8	3/8



PRZYTRZYMYWACZ – WYRZUTNIK SPRĘŻYNOWY

Podstawowe parametry techniczne*:		typ QVZ 1,25	typ QVZ 1,6	typ QVZ 2,5
do pras o nominalnej sile prasowania	kN	250	40-630	1000
maks. siła przytrzymywania	kN	12,5	16	25
maks. ścisk sprężyn	mm	50	63	63
ciężar przytrzymywacza	kg	22	39	57

* Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili
