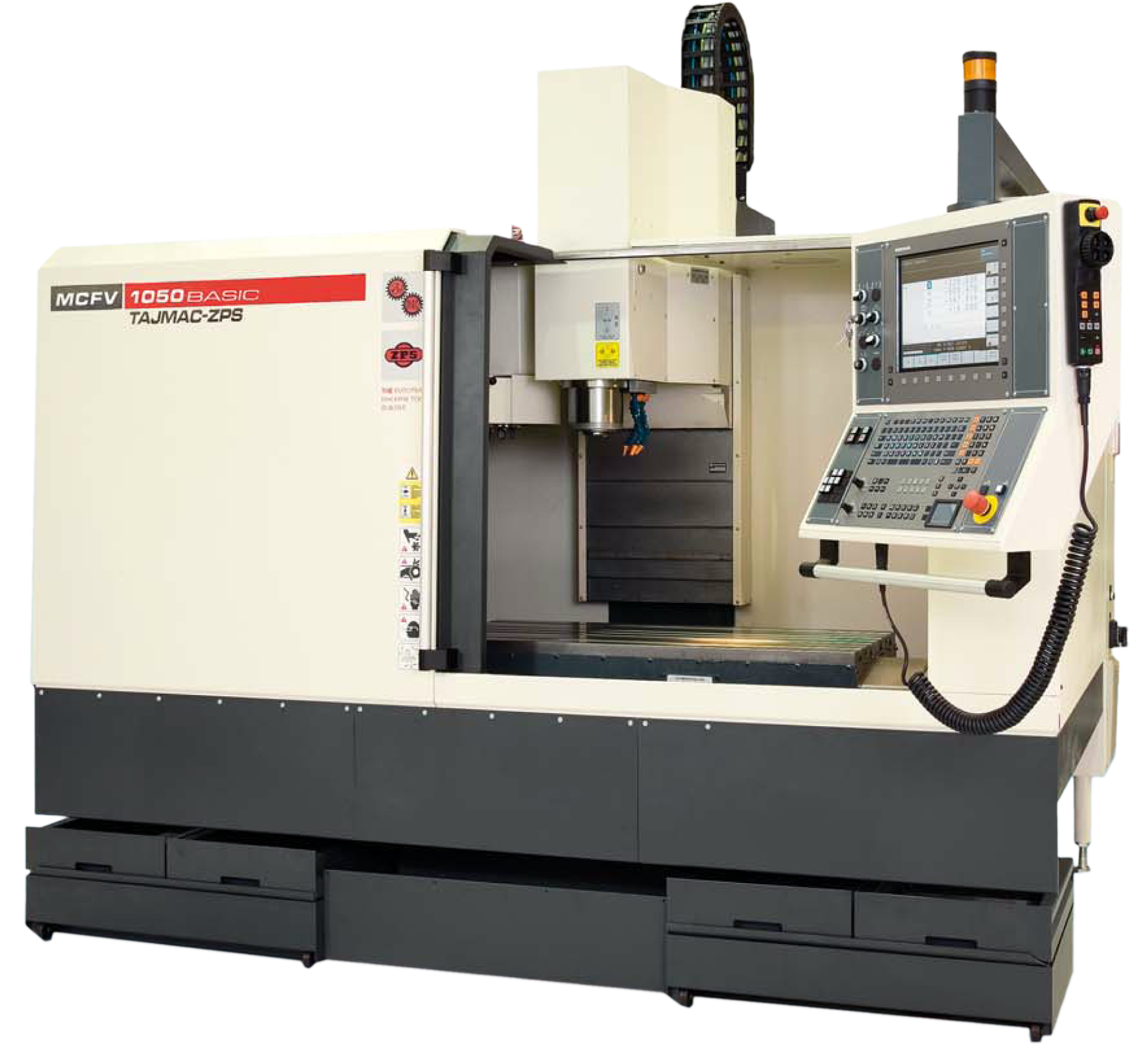

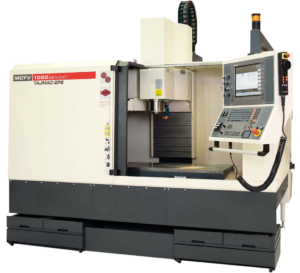

MCFV 1050 BASIC X=1020 Y=510 Z=525

   Centrum obróbkowe MCFV 1050 E jest przedstawicielem klasycznego centra pionowego z nowoczesną konstrukcją . Centrum wyposażone jest w trzy spójnie sterowane osie, które umożliwiają wiele różnorodnych operacji tj. frezowanie, wiercenie, pogłębianie łącznie z cięciem gwintów ,obróbkę detali ze stali, żeliwa, stopu lekkich i kolorowych metali.
   Centrum obróbkowe MCFV 1050 reprezentuje nowy typ pionowego centrum frezującego z nowoczesnym rozwiązaniem osłon. Osłony maszyny są teleskopowe, co umożliwia zakładanie detalu za pomocą dźwigu lub suwnicy. Osłony maszyny, jak cała maszyna, spełniają najbardziej surowe wymogi dotyczące bezpieczeństwa maszyny i jej bezpiecznej obsługi.
   Centrum jest dostarczane w kilku wariantach, które odróżniają się systemami sterującymi oraz napędami posuwów oraz wrzeciona. Wyposażone jest w system sterujący Fanuc OiMC z napędami Fanuc, lub systemem Siemens S810D, oraz Heidenhain iTNC 530 z napędami Siemens.
   Centrum tworzą 2 stacjonarne odlewy – podstawa oraz stojak. Na nich przymocowane są liniowe prowadnice, po których poruszają się kolejne części maszyny. Po stojaku w kierunku pionowym porusza się wrzecienik (oś Z); po podstawie porusza się krzyżowy suport (oś Y), po którym porusza się przy pomocy liniowych prowadnic stół roboczy (oś X). Wymiarowanie oraz umieszczenie wszystkich liniowych prowadnic pozwala nie tylko na wysokie obciążenie stołu roboczego, suportu oraz wrzecienika, ale zapewnia wysoką żywotność maszyny.

Parametry techniczne MCFV 1050 Basic

Posuw
Posuw na osi X mm 1020
Posuw na osi Y mm 510
Posuw na osi Z mm 525

Posuwy
Szybki posuw X, Y, Z, m/min 25
Max. posuw roboczy X, Y, Z, mm/min 8 000

Dokładność robocza (wg VDI / DGQ 3441)
Odchylenie w położeniu współrzędnych (X,Y/Z) mm 0,008
Powtarzalna dokładność położenia mm 0,016
System odczytu Odczyt pośredni

Stół
Szerokość x długość mm 1200 x 510
Max obciążenie stołu kg 700
T-rowki (ilość x szerokość x rozstaw) mm 4 x 18 x 125
Wymiar środkowego rowka mm 18 H6
Odległość powierzchni roboczej od podłogi mm 850

Wrzeciono
Napędy SIEMENS FANUC
Narzędziowy stożek mocujący – ISO 40
Max obroty 1/min 8 000 10000 8 000
Moc silnika S1/S6-40% kW 12/17 7,5/12,5
Max.moment skręcający wrzeciona S1/S6-40% Nm 114/161 90/127 104/174
Odległość czoła wrzeciona od stołu mm 200 – 725
Uchylanie wrzeciona – Elektryczne
Typ przekładni – Pasowa

Magazynek narzędzi
Ilość miesjc w magazynku Szt 20
Max.średnica narzędzia mm 90
Max.średnica narzędzia z opuszczenie miejsca mm 160
Max.długość narzędzia mm 300
Max.waga narzędzia kg 8
Czas wymiany narzędzia z jednego magazynka s 6

Doprowadzenie energii
Napięcie nominalne V/Hz 3 x 400/50
Zasilanie robocze kVA 25
Ciśnienie powietrza MPa 0,6 – 0,8

Základní údaje
Max robocza wysokość maszyny mm 2950
Szerokość x głębokość mm 2810 x 1895
Waga maszyny (bez oprzyrządowania) kg 4800
Pojemność zbiornika chłodzenia z transporterem wiórów l 275
