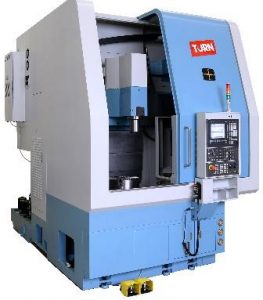

Mała tokarka karuzelowa VSC 800 ATC +C 3 sterowane osie (X, Z, C)

Wyposażenie Standardowe:

 – system sterowania Sinumerik 840 D sl z funkcją SHOPTURN

– 3 sterowane osie ( X,Z,C)

Mała tokarka karuzelowa VSC 800

– przekładnia głównego napędu  2 stopniowa

– przekładnia  napędu  narzędzi rotacyjnych  2 stopniowa

– chłodzenie narzędzi rotacyjnych  środkiem narzędzia  6 bar

– chłodzenie zewnętrzne narzędzi tokarskich, 6 bar

– odmierzanie liniowe  osi  X i Z

– magazynek narzędzi – automatyczna wymiana, poza obszarem roboczym

– uchwyt hydrauliczny  3 szczękowy z kompletem szczęk twardych i miękkich



– osłona przestrzeni roboczej – całkowita zabudowa maszyny

– oświetlenie powierzchni roboczej

– transporter wiórów ze skrzynią na wióry

– automatyczny system smarowania

– separator oleju z chłodziwem

– filtracja  chłodziwa

– klimatyzowana elektroskrzynia

– montaż maszyny u klienta, przekazanie maszyny do klienta

– podstawowe szkolenie obsługi oraz serwisu  – 16 godzin

– dokumentacja techniczna

– maszyna w wykonaniu metrycznym, bez oleju,  maszyna posiada znak “CE”

– oprawki narzędziowe standardowe 5 szt.

Zakres obróbki       VSC 800 ATC +C
Śr. uchwytu hydraulicznego mm Ø900
Max. średnica obiegowa mm Ø1100
Max. wysokość obróbki mm 1000
Max. masa detalu kg 4000
Posuwy
poziomy ( oś X  ) mm  900
pionowy  ( oś Z ) mm 1000
Napęd stołu
Zakred prędkości obr/min 800
 Moment obrotowy Nm   12412
Napęd rotacyjny narzędzi
Zakres obrotów obr/min 2500
 Moment obrotowy Nm    620
Posuw
Posuw szybki oś X m/min 20
Posuw szybki oś Z m/min 20
Magazyn narzędzi (ATC)
Liczba pozycji 12
Typ mocowania  SK 50
Napędy
Napęd płyty kW  17/22,5
Napęd narzędzi kW 9/11
Inne dane techniczne
Całkowita moc obrabiarki KVA 50
masa kg 19 000
wysokość max mm   4 400
