Frezarka konsolowa F2 V R



ZALETY

  • płynna regulacja obrotów wrzeciona
  • prowadnice hartowane
  • szeroki kąt ustawienia wrzeciennika
  • wielki wysuw pinoli z wrzecionem
  • proste sterowanie maszyną z miejsca obsługi
  • płynne ustawienie posuwów w trzech osiach

Podstawowe parametry techniczne*:

Stół

wymiary powierzchni roboczej                                                             300 x 1300 mm
rowki mocujące
– ilość                                                                                                                                 5
– szerokość i rozstaw                                                                                    14 x 50 mm
maks. obciążenie stołu                                                                                         200 kg

skok roboczy

– wzdłużny (X)                                                                                                      840 mm
– poprzeczny (Y)                                                                                                  376 mm
– pionowy (Z)                                                                                                        420 mm

posuwy
– ilość stopni                                                                                                          płynnie
– zakres X, Y                                                                                         28 – 630 mm/min
– zakres Z                                                                          8 – 196 (8,5 – 196*) mm/min

posuw szybki

– X, Y                                                                                                            1500 mm/min
– Z                                                                                                                   450 mm/min

Wrzeciono                                                                                                              ISO40

odległość osi wrzeciona od prowadzenia stojaka                                          373 mm
zakres obrotów (płynnie)                                                                  70 – 4000 obr./min
(I. stopień 60-700, II. stopień 700 – 4000*)
obustronne obracanie wrzeciona                                                                            ±90º

moc silnika                                                                                                      2,2 (3*) kW
wysuw pinoli                                                                                                         125 mm
maszynowy wysuw pinoli

– ilość stopni                                                                                                                     3
– I. stopień                                                                                                  0,035 mm/obr.
– II. stopień                                                                                                 0,071 mm/obr.
– III. stopień                                                                                               0,140 mm/obr.

Maszyna

teoretyczny całkowity pobór mocy                                                          6,8 (12*) kVA
ciężar                                                                                                                     1550 kg
zabudowana powierzchnia                                                                 2660 x 1760 mm
wysokość                                                                                                            2270 mm

** Producent zastrzega sobie prawo do zmiany parametrów w każdej chwili.

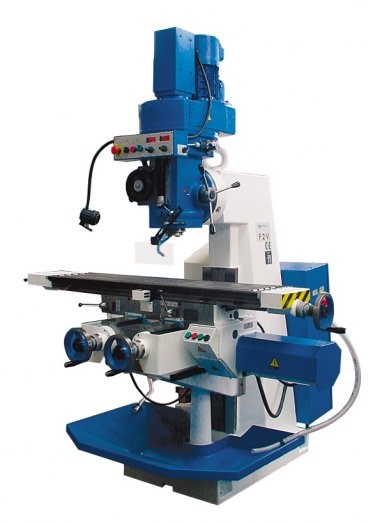

Frezarka konsolowa F2 V R – kliknij aby powiększyć
