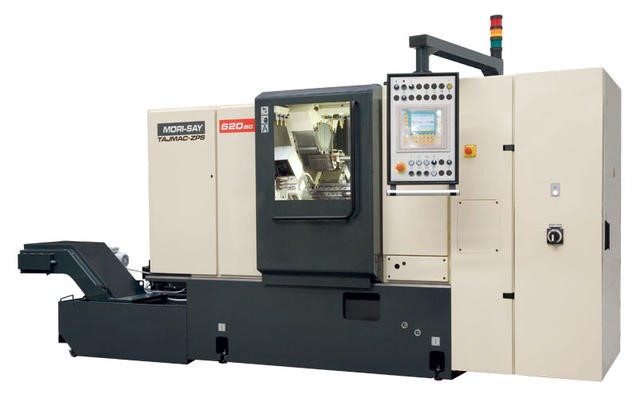

Automaty tokarskie MORI-SAY

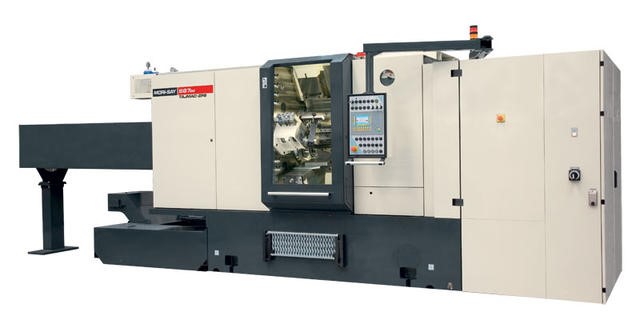

           Sześcio- i ośmio-  wrzecionowe automaty  MORI-SAY – produkcji czeskiej –  przeznaczone są dla produkcji seryjnej części mechanicznych z prętów. Maszyny charakteryzują się wysoką dokładnością sztywnością i szybkością działania.

           Po dodatkowym montażu dodatkowego wyposażenia maszyna może produkować razem dwa różne detale – w tym wypadku pracuje, jako dwa razy trzywrzecionowy automat.

Kliknij aby powiększyć

Kliknij aby powiększyć

Parametry techniczne  wybranych Automatów   MORI-SAY



Specyfikacja techniczna TYP
620 AC

620 SAC

632AC

632SAC

642AC

642SAC

657AC

657SAC

667AC 832AC

832SAC

842AC

842SAC

Wrzeciono
ilość                                     (szt.) 6 6 6 6 6 8 8
średnica                              (mm) 180 276 276 340 340 360 360
obroty                           (obr/min) 500 – 6500

500 – 4500

250-4250

250-3350

250-4250

250-3350

200-3200

200-2750

200-3200 270-3750

270-3200

270-3200
czas roboczy – Tp               (sec) 0,8–90 1,4-90 1,4-90 1,4-90 1,4-90 1,4-90 1,4-90
czas utracony                      (sec) 0,7 1 1-1,3 1,25 1,55 1 1-1,3
Wymiary prętów
przekrój okrągły                 (mm) 20 32 42 57 67 32 42
wew. średnica tulei mocującej       (mm) 28 43 53 66 78 43 53
przekrój sześciokąt             (mm) 17 27 36 50 58 27 36
przekrój kwadrat                 (mm) 14 22 29 40 47 22 29
maks. długość podawania   (mm) 100 125 125 160 160 125 125
Moc silnika głównego       (kW) 9 22 22 30 33 37 37



Dodatkowe informacje:
waga                                   (kg) 5000

5100

11600

11880

11625

11885

15650

15950

15700 11320 11320
długość                              (mm)

– z prowadzeniem materiału

– bez prowadzenia materiału



6098

3000



6884

4520



6884

4520



7420

5380



7420

5380



6336

3463



6336

3463

szerokość                           (mm) 1230 1920 1920 2200 2200 1932 1932
wysokość                           (mm) 2197 2570 2570 2440 2440 2497 2497

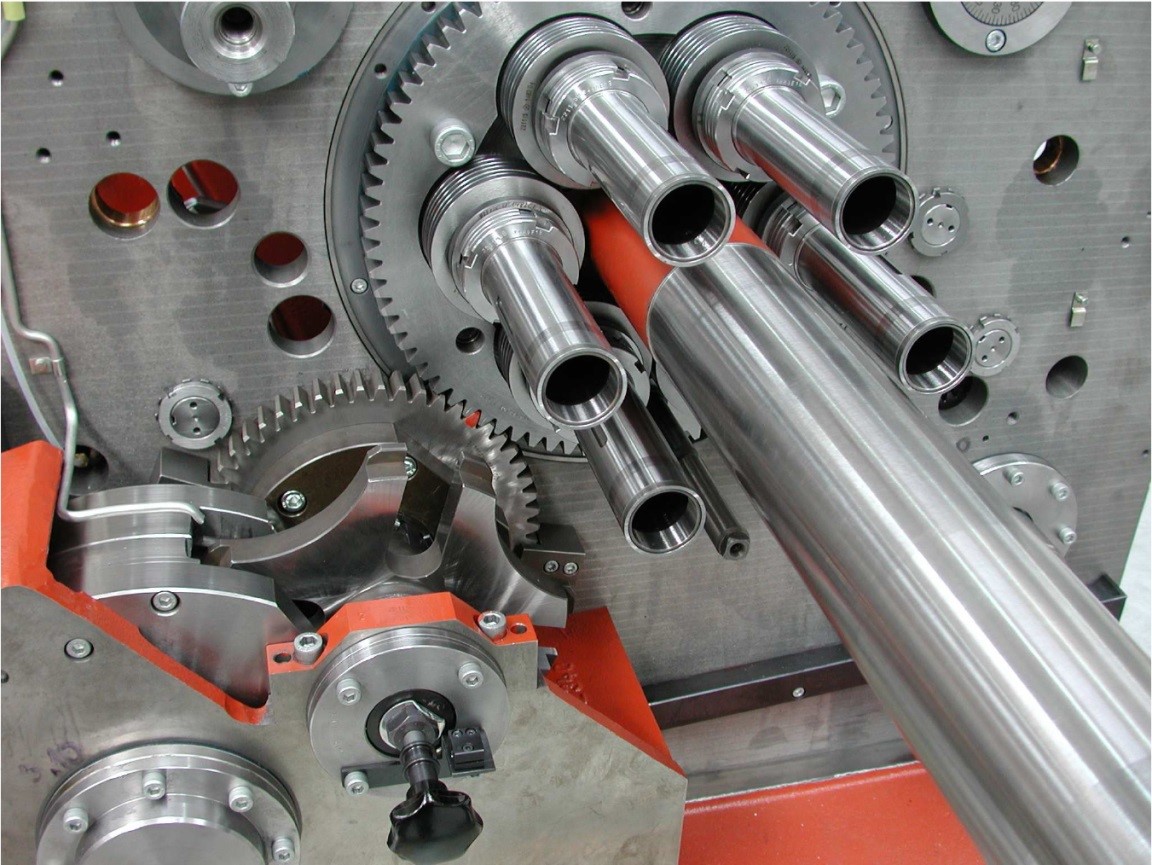

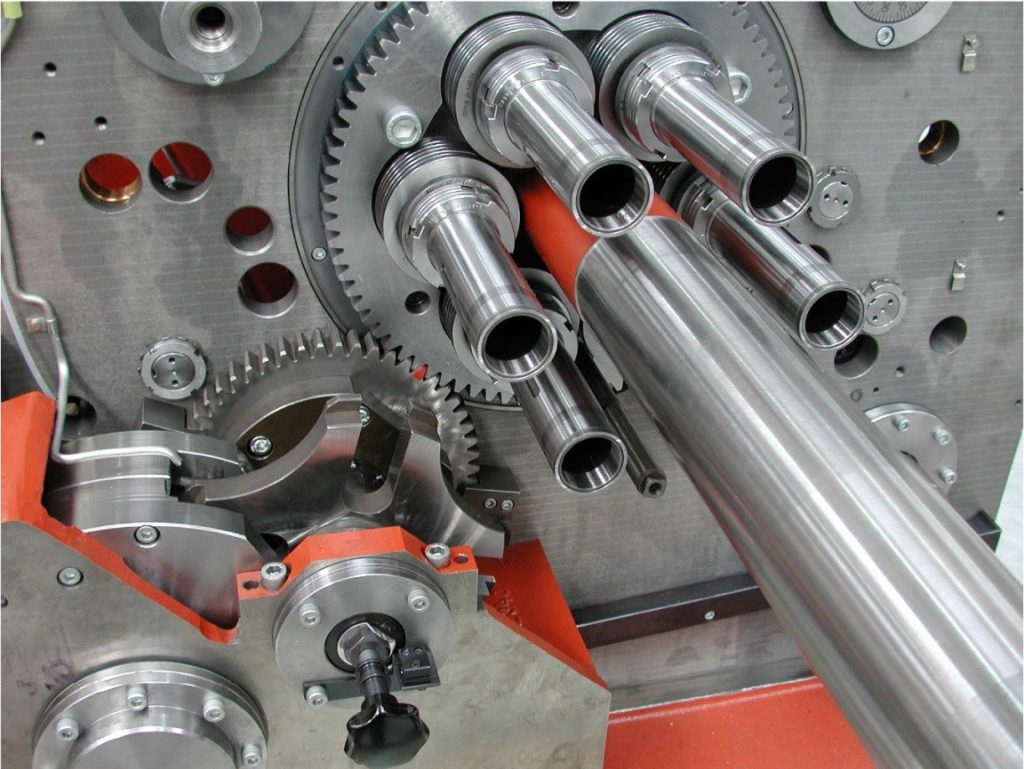

Obrócenie bębna wrzecionowego

Do obrócenia bębna wrzecionowego można użyć krzyża maltańskiego

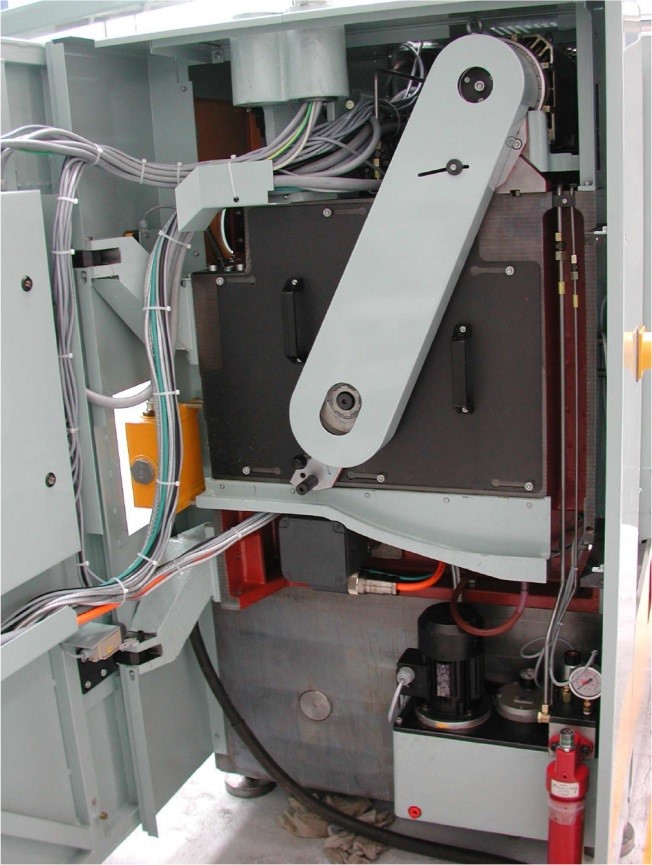

Układ napędów w maszynie

Napędy są ulokowane w jednej przestrzeni

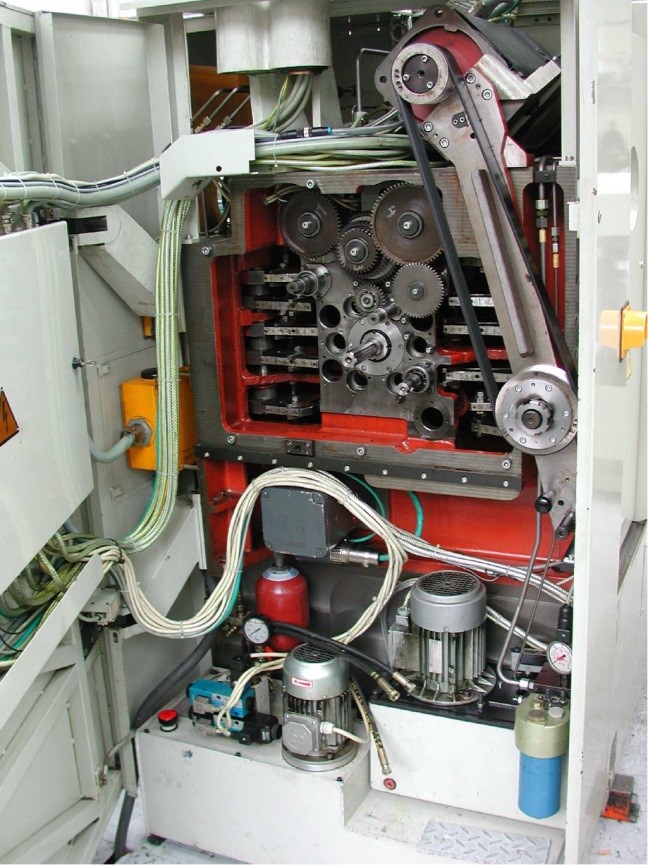

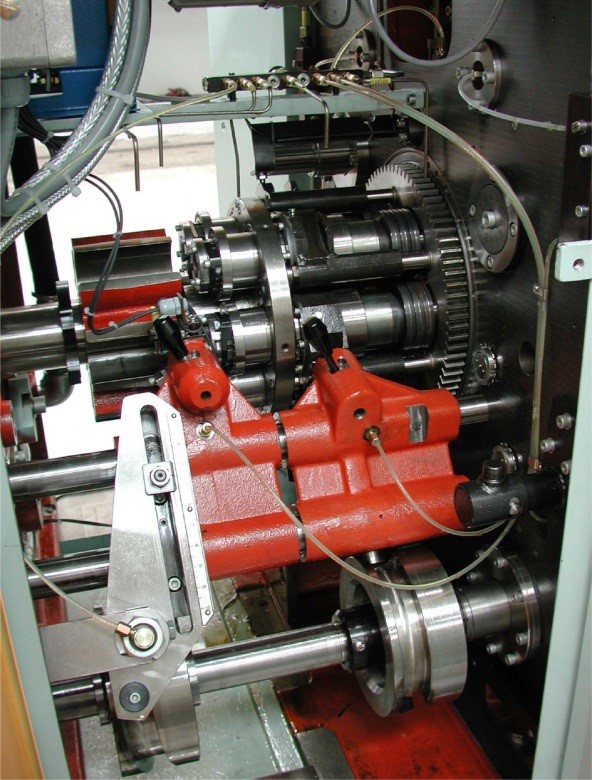

Urządzenie do podawania i mocowania materiału

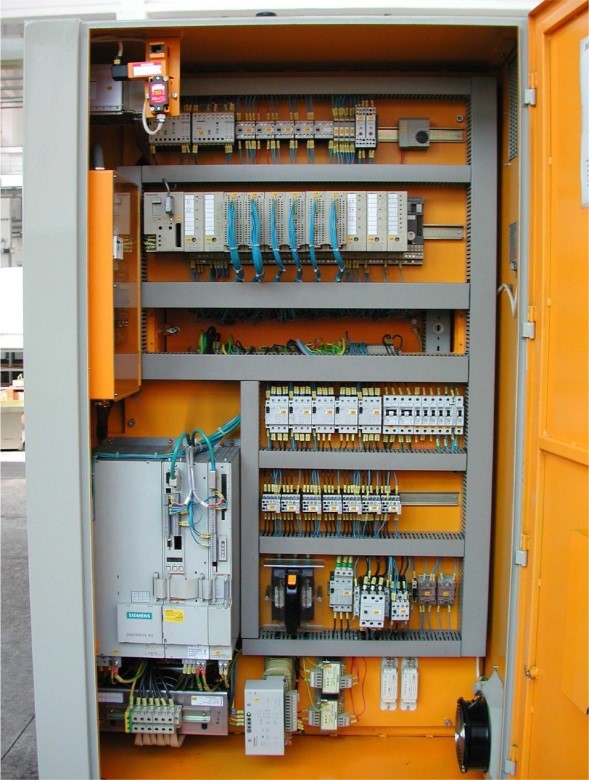

Szafa zasilająca

Prowadzenie – podawanie materiału

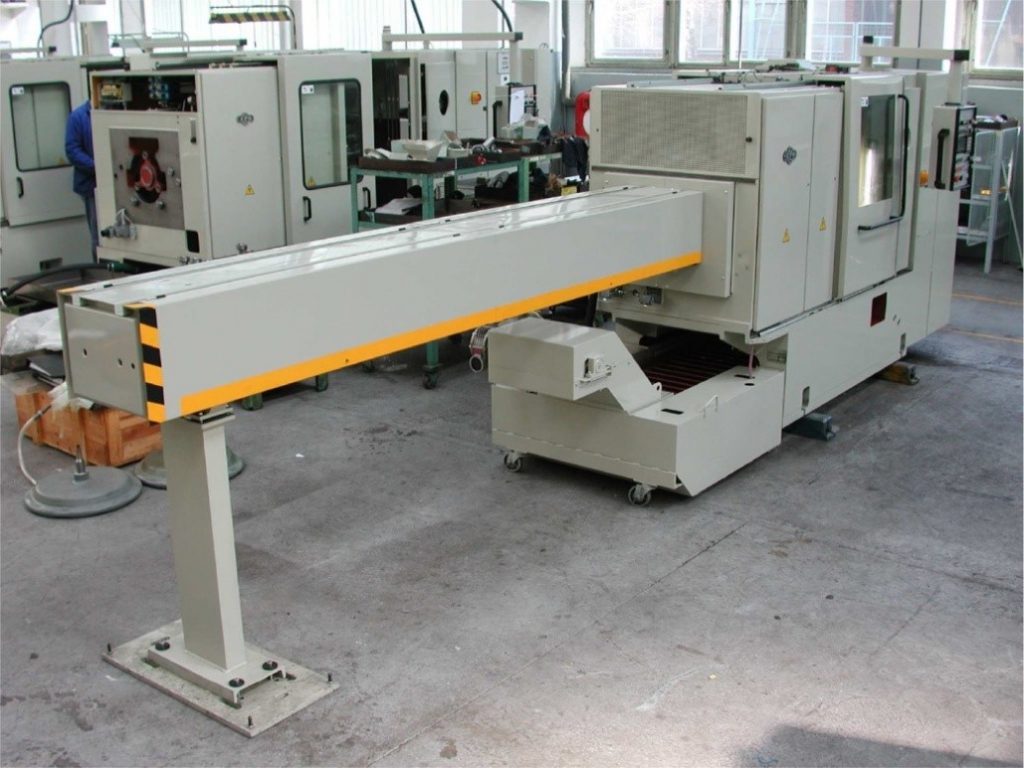

Maszyna może być wyposażona w standardowy podajnik materiału

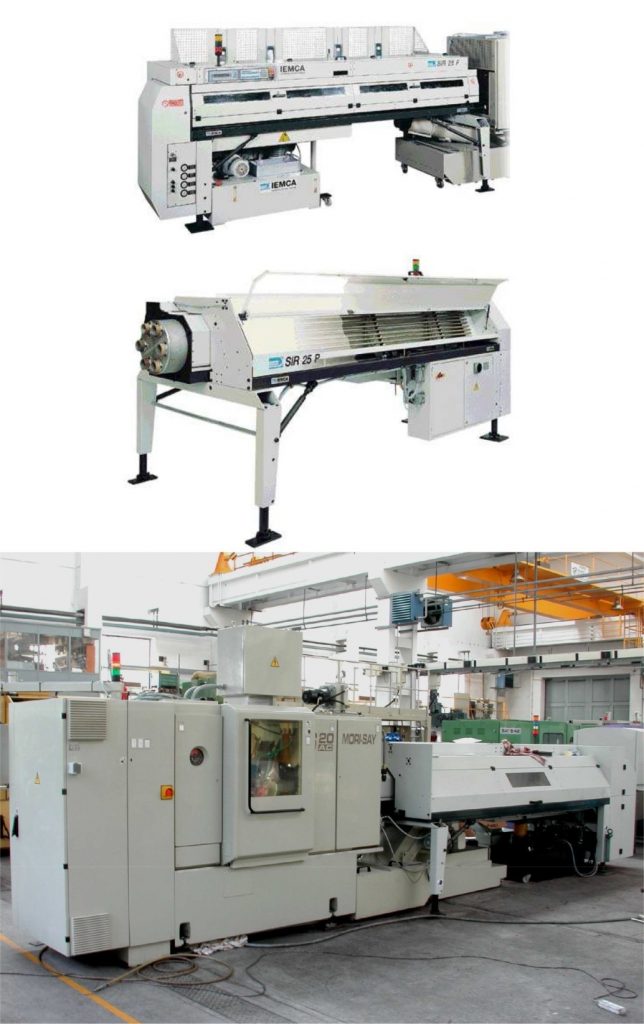

lub może być wyposażona w automatyczny podajnik materiału

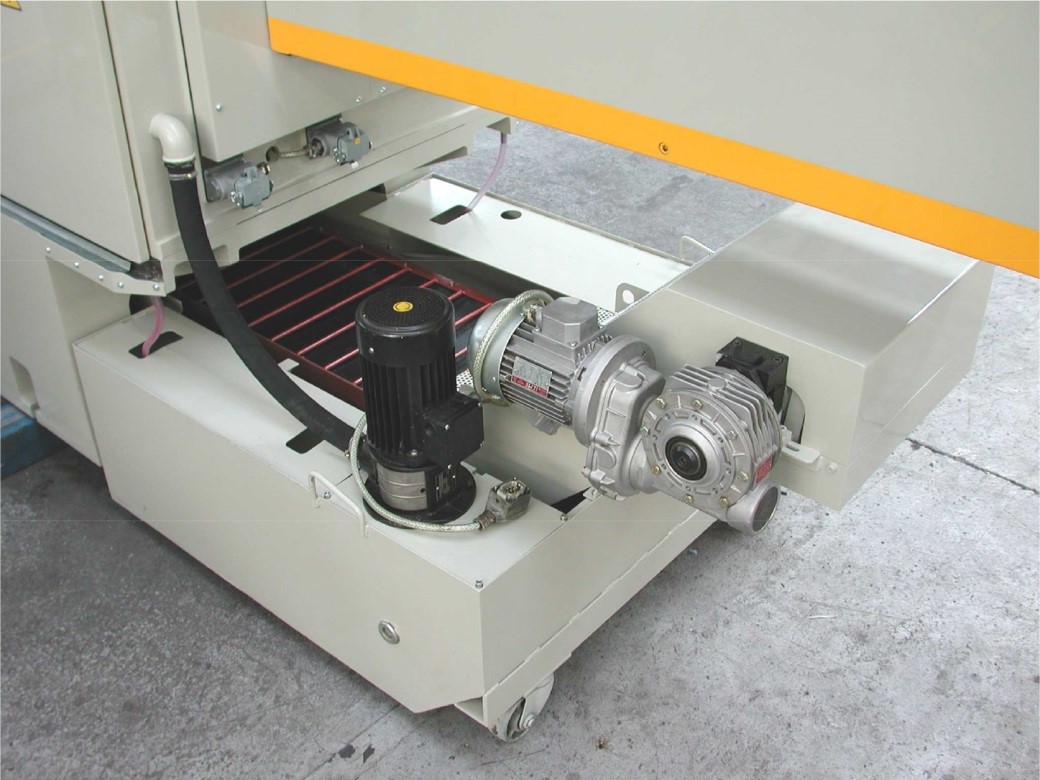

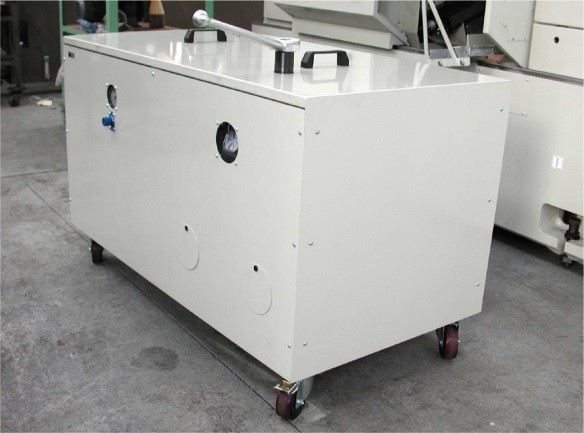

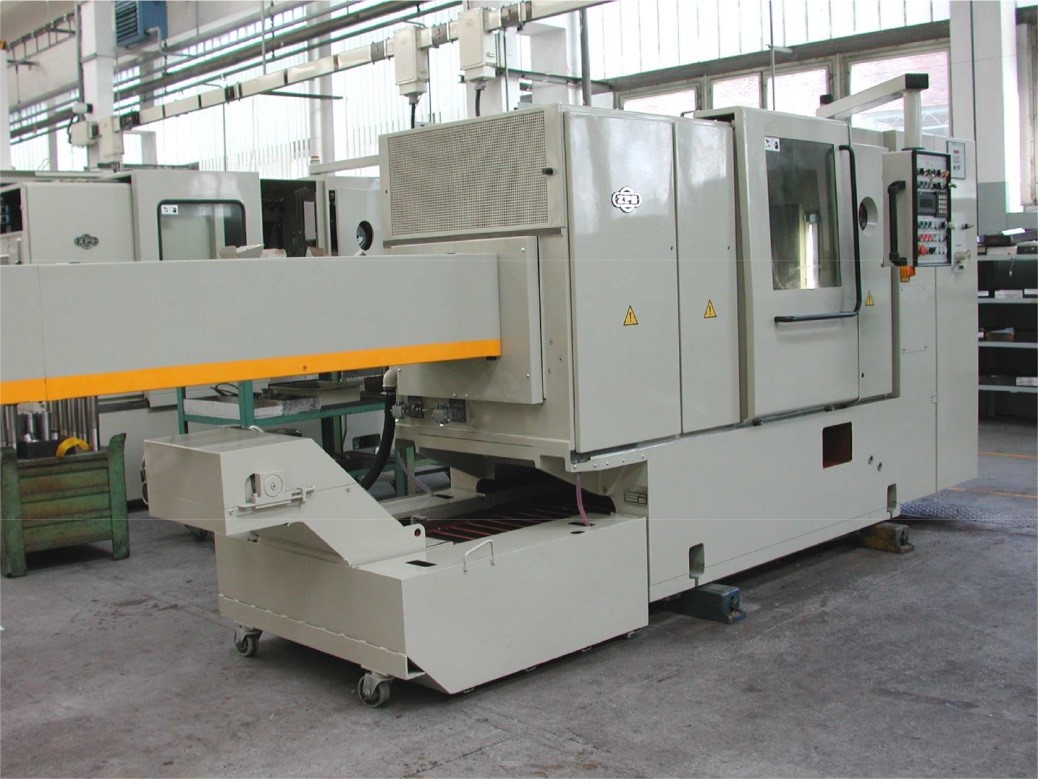

Pojemnik chłodziwa

Zbiornik sedymentacyjny chłodziwa –  pojemność 450 litrów chłodziwa

pompa podaje do 200 litrów / min. przy ciśnieniu 2,6 bar



Chłodzenie

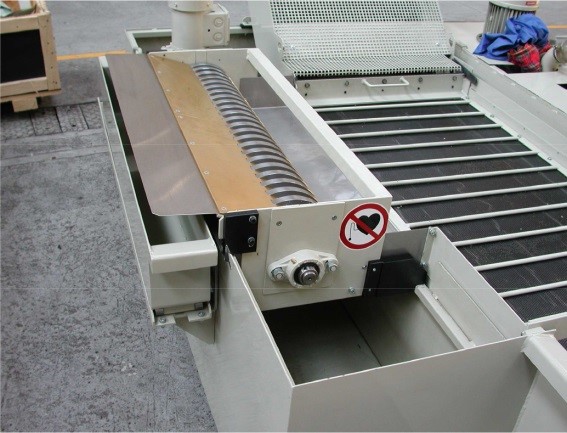

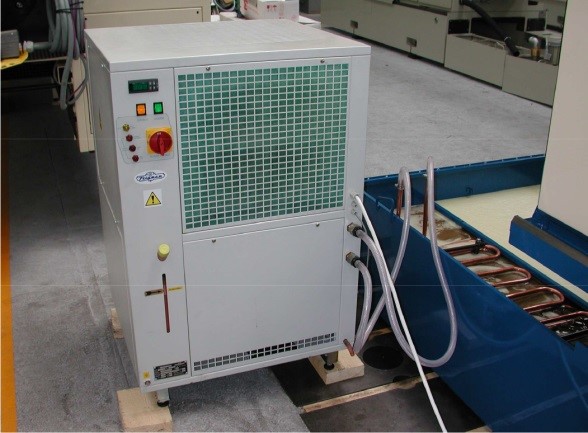

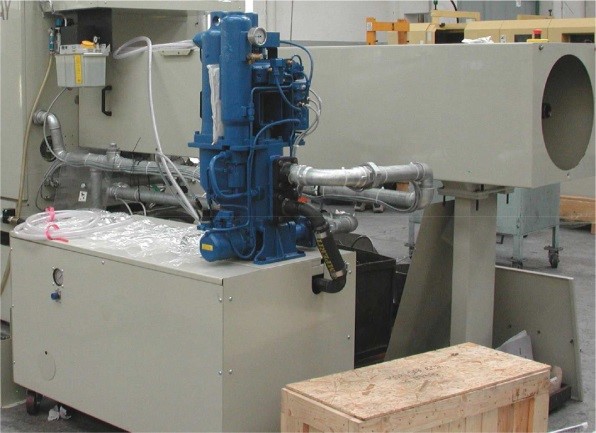

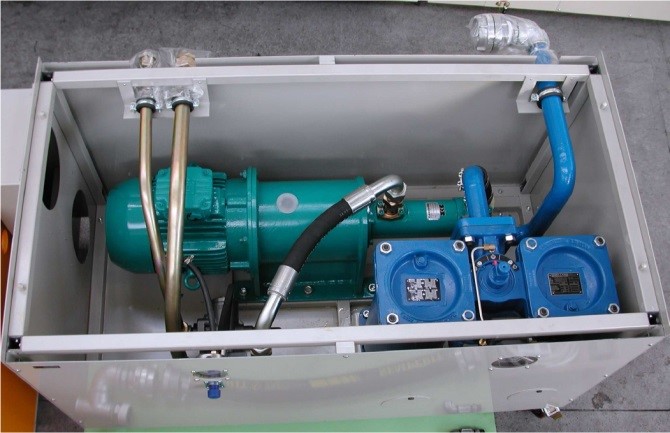

+++Maszyna może być wyposażona dodatkowo wysokociśnieniową śrubową pompą chłodziwa z podwójnym mechanicznie przełączanym filtrem lub automatycznym samoczyszczącym filtrem magnetycznym oddzielającym wióry w zbiorniku sedymentacyjnym chłodziwa. Dodatkowo może być maszyna wyposażona w chłodzenie oleju tnącego za pomocą agregatu chłodzącego oraz wymiennikiem ciepła w zbiorniku chłodziwa.

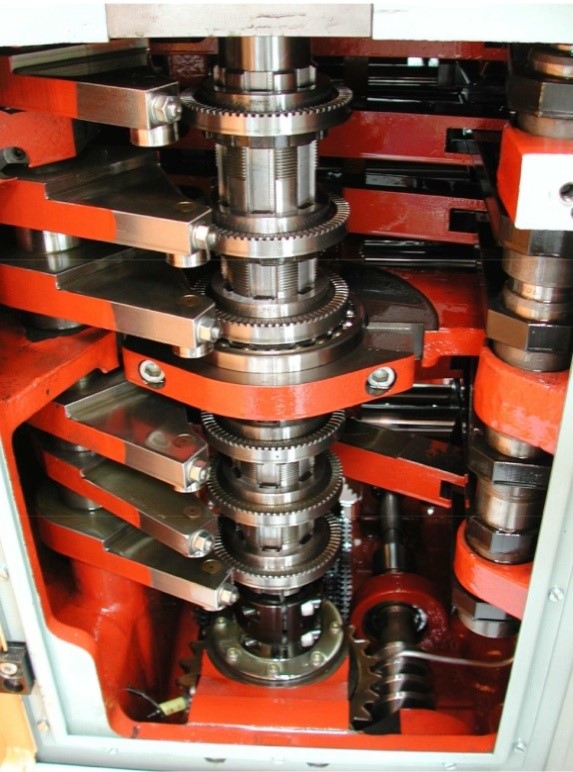

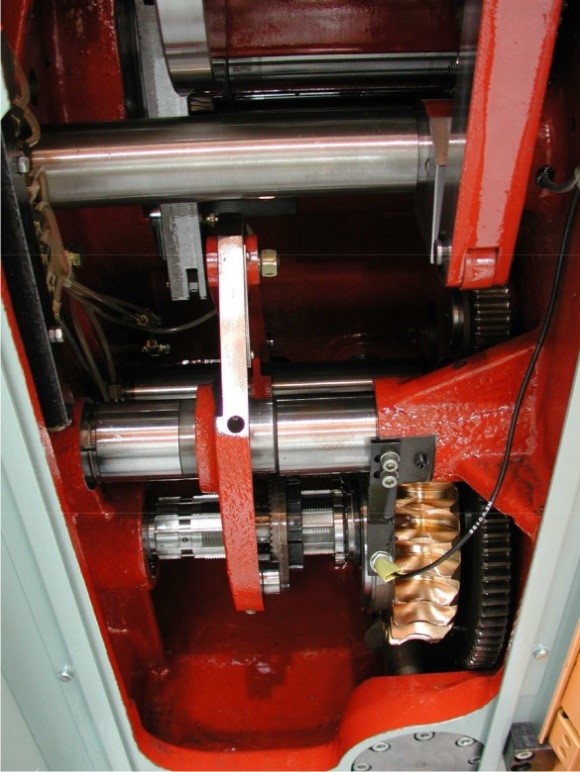

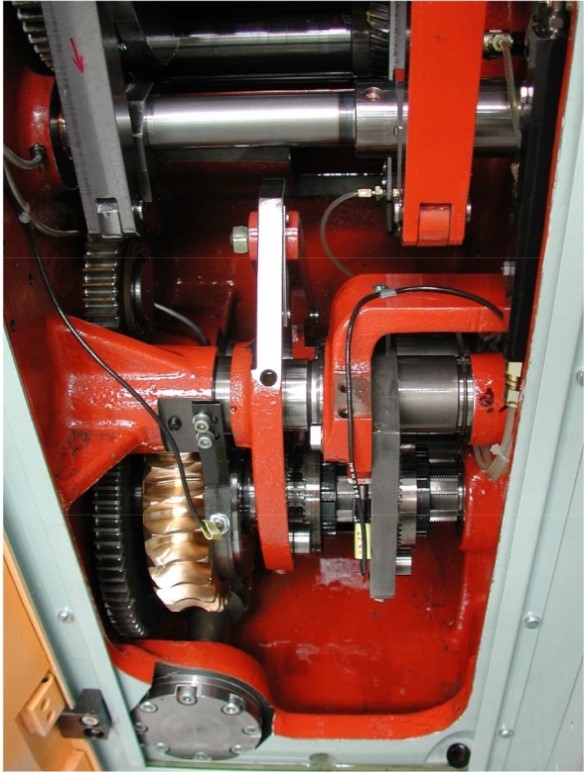

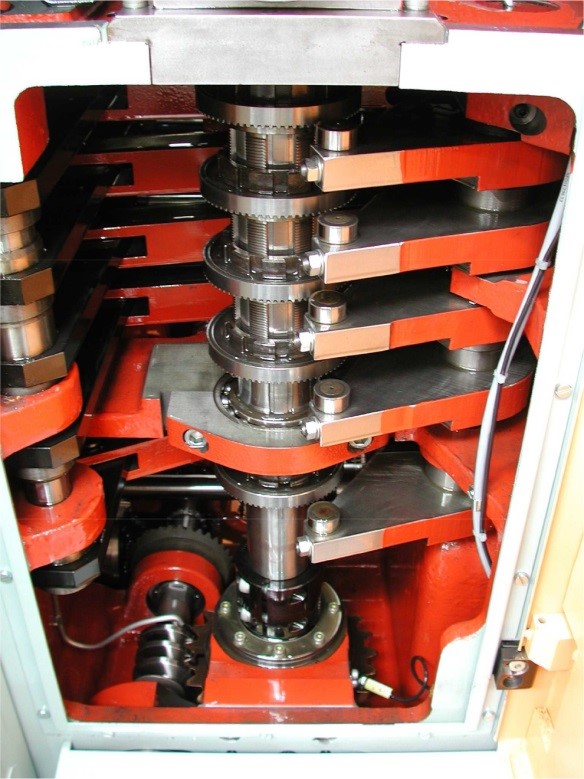

W wyposażeniu standardowym

znajdują się posuwy maszyny sterowane mechanicznie poprzez wymienne krzywki

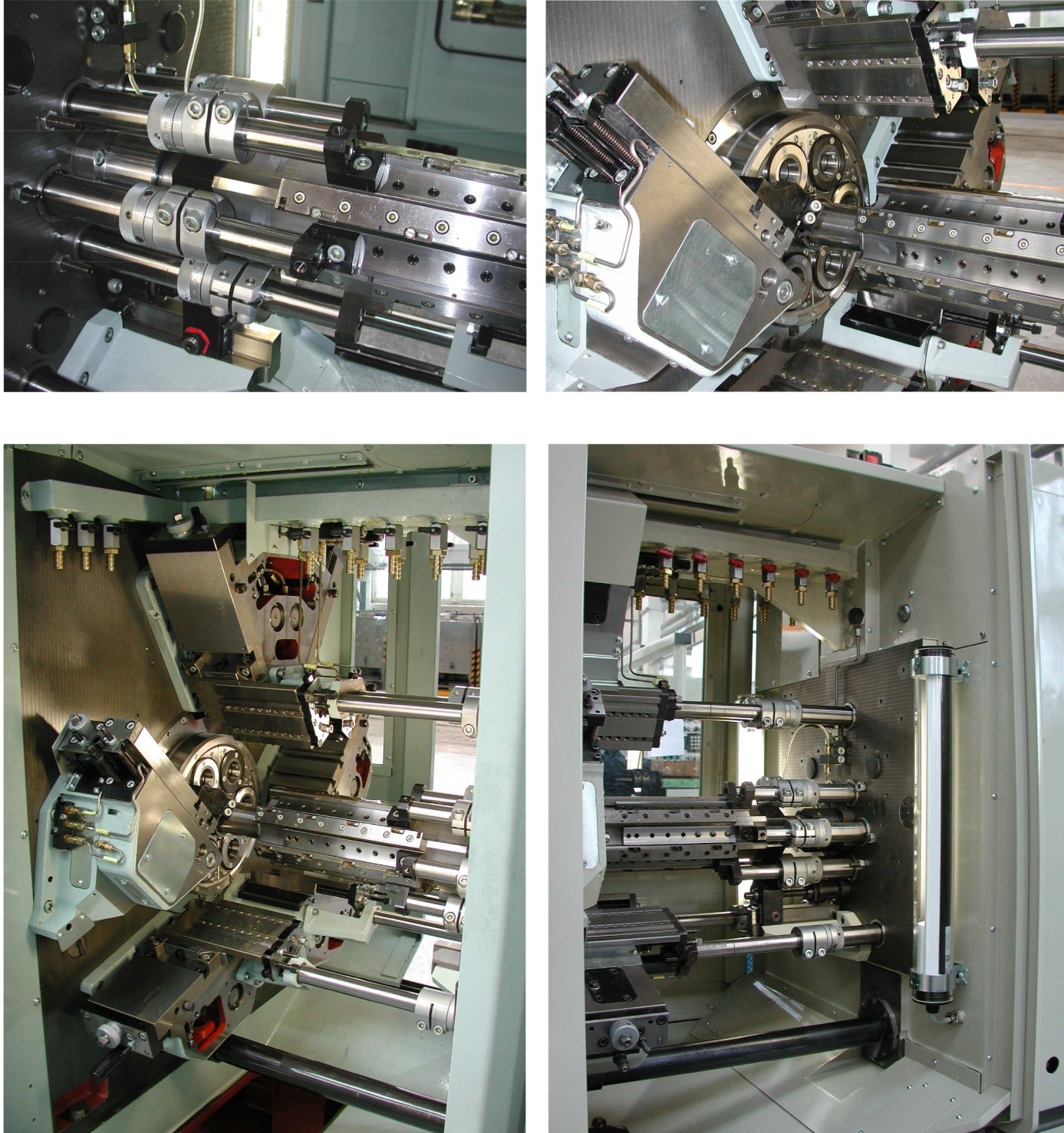

Przestrzeń robocza

umożliwia łatwy dostęp oraz bezproblemowy montaż wyposażenia lub opcji
